Förminskningsmuff 5240

Förminskningsmuff 5240

Förminskningsmuff lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Förminskningsmuff 5240

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

5240 - Invändig lödning

5240 - Invändig lödning 26 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

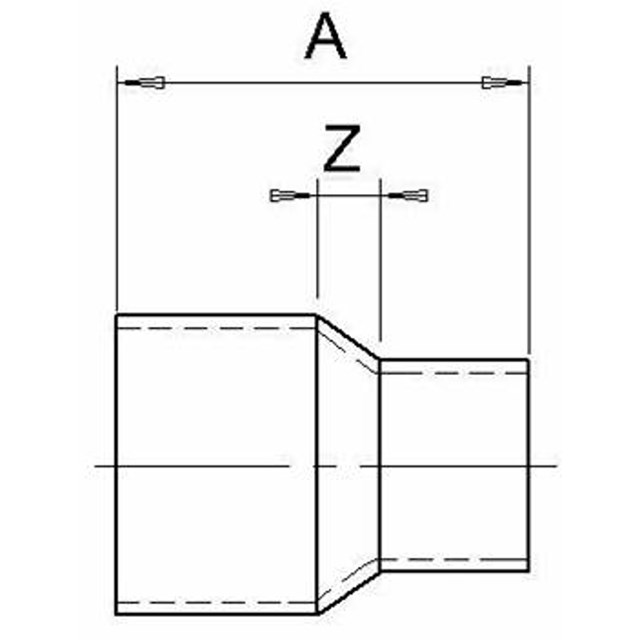

Artikel Dim. A mm Z mm Vikt (kg) Måttskiss Artikellista
200 66 09 8 x 6 18 4 0.01
200 66 17 10 x 6 22 7 0.01
200 66 25 10 x 8 20 4 0.01
200 66 41 12 x 10 22 4 0.01
200 66 66 15 x 10 26 6 0.01
200 66 74 15 x 12 25 4 0.01
200 67 32 18 x 10 29 7 0.01
200 67 40 18 x 12 29 6 0.01
200 67 57 18 x 15 29 5 0.01
200 67 65 18 x 16 29 4 0.01
200 67 81 22 x 12 31 7 0.02
200 67 99 22 x 15 33 5 0.02
200 68 15 22 x 18 31 3 0.02
200 68 49 28 x 15 45 14 0.04
200 68 56 28 x 18 42 9 0.04
200 68 64 28 x 22 50 14 0.03
200 68 98 35 x 22 54 13 0.07
200 69 06 35 x 28 52 11 0.07
200 69 89 42 x 28 62 15 0.1
200 69 97 42 x 35 62 10 0.1
200 70 29 54 x 28 70 10 0.2
200 70 37 54 x 35 74 17 0.2
200 70 45 54 x 42 72 11 0.1
200 70 60 70 x 54 55 10 0.3
051074 76 x 54 89 19 0.4
200 70 70 108 x 89 0.7

200 66 09

Dim. 8 x 6
A mm 18
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 66 17

Dim. 10 x 6
A mm 22
Z mm 7
Vikt (kg) 0.01
Måttskiss
Artikellista

200 66 25

Dim. 10 x 8
A mm 20
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 66 41

Dim. 12 x 10
A mm 22
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 66 66

Dim. 15 x 10
A mm 26
Z mm 6
Vikt (kg) 0.01
Måttskiss
Artikellista

200 66 74

Dim. 15 x 12
A mm 25
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 67 32

Dim. 18 x 10
A mm 29
Z mm 7
Vikt (kg) 0.01
Måttskiss
Artikellista

200 67 40

Dim. 18 x 12
A mm 29
Z mm 6
Vikt (kg) 0.01
Måttskiss
Artikellista

200 67 57

Dim. 18 x 15
A mm 29
Z mm 5
Vikt (kg) 0.01
Måttskiss
Artikellista

200 67 65

Dim. 18 x 16
A mm 29
Z mm 4
Vikt (kg) 0.01
Måttskiss
Artikellista

200 67 81

Dim. 22 x 12
A mm 31
Z mm 7
Vikt (kg) 0.02
Måttskiss
Artikellista

200 67 99

Dim. 22 x 15
A mm 33
Z mm 5
Vikt (kg) 0.02
Måttskiss
Artikellista

200 68 15

Dim. 22 x 18
A mm 31
Z mm 3
Vikt (kg) 0.02
Måttskiss
Artikellista

200 68 49

Dim. 28 x 15
A mm 45
Z mm 14
Vikt (kg) 0.04
Måttskiss
Artikellista

200 68 56

Dim. 28 x 18
A mm 42
Z mm 9
Vikt (kg) 0.04
Måttskiss
Artikellista

200 68 64

Dim. 28 x 22
A mm 50
Z mm 14
Vikt (kg) 0.03
Måttskiss
Artikellista

200 68 98

Dim. 35 x 22
A mm 54
Z mm 13
Vikt (kg) 0.07
Måttskiss
Artikellista

200 69 06

Dim. 35 x 28
A mm 52
Z mm 11
Vikt (kg) 0.07
Måttskiss
Artikellista

200 69 89

Dim. 42 x 28
A mm 62
Z mm 15
Vikt (kg) 0.1
Måttskiss
Artikellista

200 69 97

Dim. 42 x 35
A mm 62
Z mm 10
Vikt (kg) 0.1
Måttskiss
Artikellista

200 70 29

Dim. 54 x 28
A mm 70
Z mm 10
Vikt (kg) 0.2
Måttskiss
Artikellista

200 70 37

Dim. 54 x 35
A mm 74
Z mm 17
Vikt (kg) 0.2
Måttskiss
Artikellista

200 70 45

Dim. 54 x 42
A mm 72
Z mm 11
Vikt (kg) 0.1
Måttskiss
Artikellista

200 70 60

Dim. 70 x 54
A mm 55
Z mm 10
Vikt (kg) 0.3
Måttskiss
Artikellista

051074

Dim. 76 x 54
A mm 89
Z mm 19
Vikt (kg) 0.4
Måttskiss
Artikellista

200 70 70

Dim. 108 x 89
A mm
Z mm
Vikt (kg) 0.7
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Förminskningsmuff lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Material: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Förminskningsmuff 5240

Max arbetstryck

Dokumentation

Produktblad

Förminskningsmuff 5240
