LK 821 ThermoVar®

LK 821 ThermoVar®

  • Lägesoberoende

LK 821 ThermoVar® är en 3-vägs termisk växelventil avsedd för temperaturstyrd ändring av flödesriktningen i värmesystem. Ventilen styrs av medietemperaturen. Med en LK 821 ThermoVar® installerad i exempelvis en...

Läs mer

LK 821 ThermoVar®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 821 - Invändig gänga

LK 821 - Invändig gänga 4 artiklar

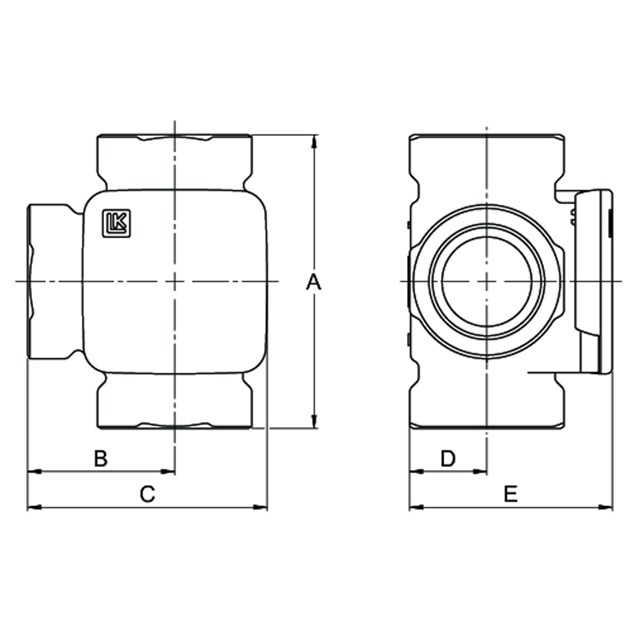

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180540 Rp ¾" 6.0 80 40 66 21 35 0.8
180541 Rp 1" 9.0 82 41 67 21 35 0.9
180549 Rp 1" 9.0 82 41 67 21 35 0.9
180573 Rp 1" 9.0 82 41 67 21 35 0.9

180540

Dim. Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.8
Måttskiss
Artikellista

180541

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.9
Måttskiss
Artikellista

180549

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.9
Måttskiss
Artikellista

180573

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.9
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

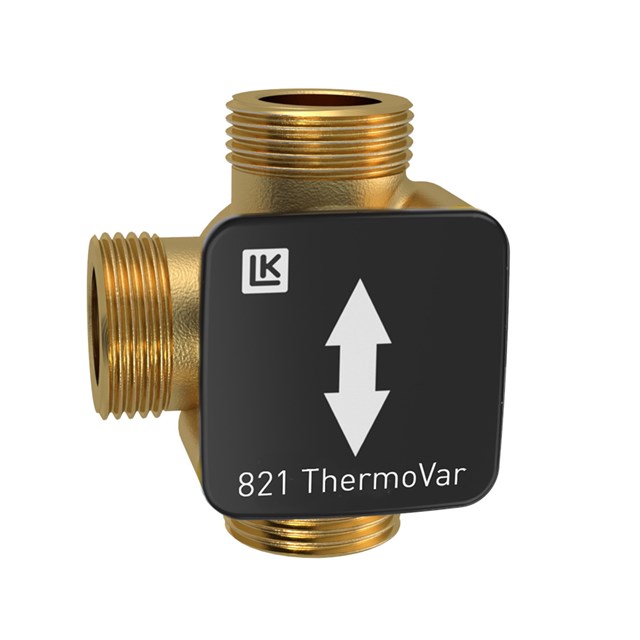

LK 821 - Utvändig gänga

LK 821 - Utvändig gänga 2 artiklar

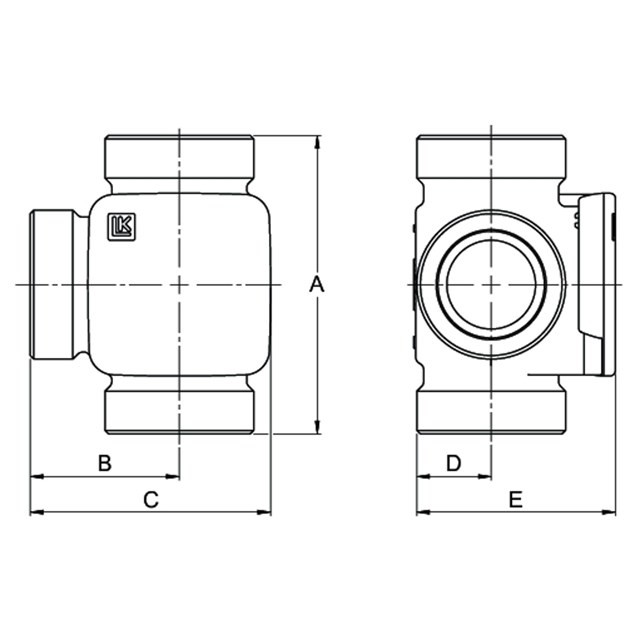

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180544 G 1" 6.0 80 40 66 21 35 0.8
180578 G 1½" 12.0 84 42 68 24 39 1

180544

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.8
Måttskiss
Artikellista

180578

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 1
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

Detaljerad information

Beskrivning

LK 821 ThermoVar® är en 3-vägs termisk växelventil avsedd för temperaturstyrd ändring av flödesriktningen i värmesystem. Ventilen styrs av medietemperaturen. Med en LK 821 ThermoVar® installerad i exempelvis en solvärmeanläggning uppnås en optimal temperaturskiktning i ackumulatortanken.

LK 821 kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 821 ThermoVar® kan enkelt anpassas för höger- eller vänstermontage.

Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 Kpa (0.5 bar)
Arbetstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(61 - 80 °C) Min. 5 °C/Max. 110 °C
Öppningstemperatur: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C or 80 °C
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50%
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N
Material, tätningar: EPDM

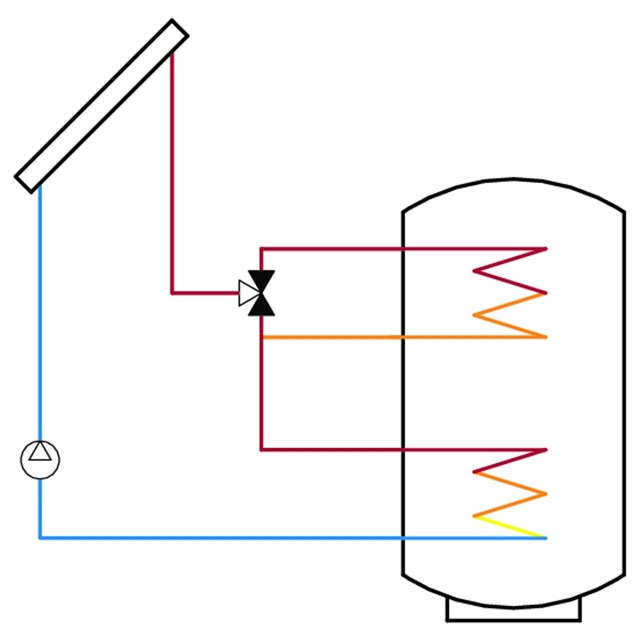

Applikationer

LK 821 ThermoVar®

Tekniska diagram

LK 821 ThermoVar®

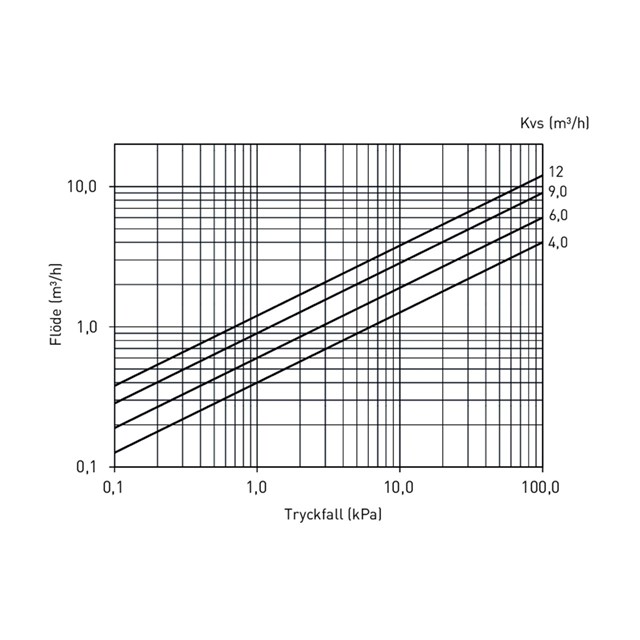

Kapacitetsdiagram

Dokumentation

Produktblad

LK 821 ThermoVar®

Instruktionsmanual

821 ThermoVar - Instruction_048316

Instruktionsmanual

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certifikat/Typgodkännande

CE Declaration of Conformity - 820, 821, 823, 825.pdf

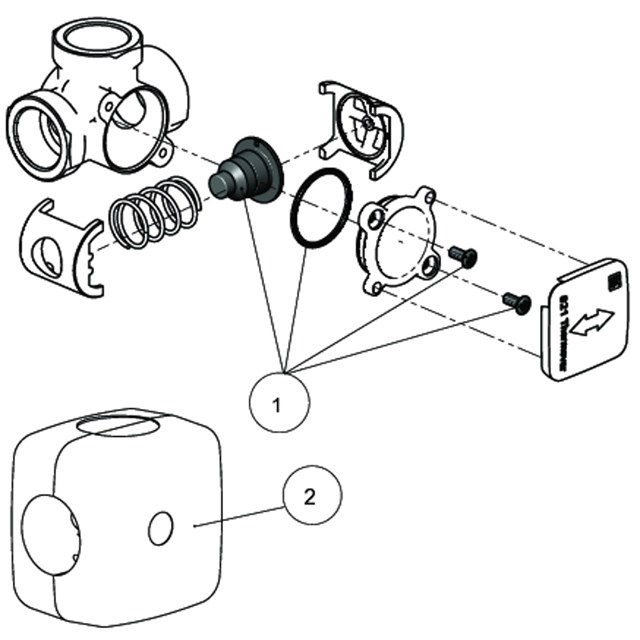

Tillbehör & reservdelar

Artikelnr. Artikel Position
187031 Termisk insats 821, 45 °C 1
187032 Termisk insats 821, 55 °C 1
187033 Termisk insats 821, 61 °C 1
187034 Termisk insats 821, 66 °C 1
187035 Termisk insats 821, 72 °C 1
187036 Termisk insats 821, 80 °C 1
187107 Isolering, DN 15-20 2
187108 Isolering, DN 25-32 2
