LK 840 ThermoMix® 2.0

LK 840 ThermoMix® 2.0

  • Lågt internt läckage
  • Enkel att motorisera
  • Brett sortiment

LK 840 ThermoMix® 2.0 är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem. Ventilen är lämplig för motorisering och kan förses med en isolering. För mer information s...

Läs mer

LK 840 ThermoMix® 2.0

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Tillbehör & reservdelar

Artiklar

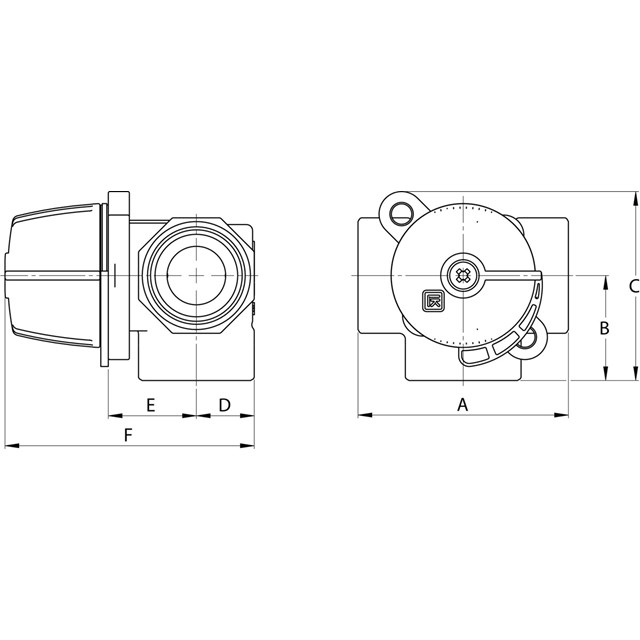

LK 840 2.0 - Invändig gänga

LK 840 2.0 - Invändig gänga 8 artiklar

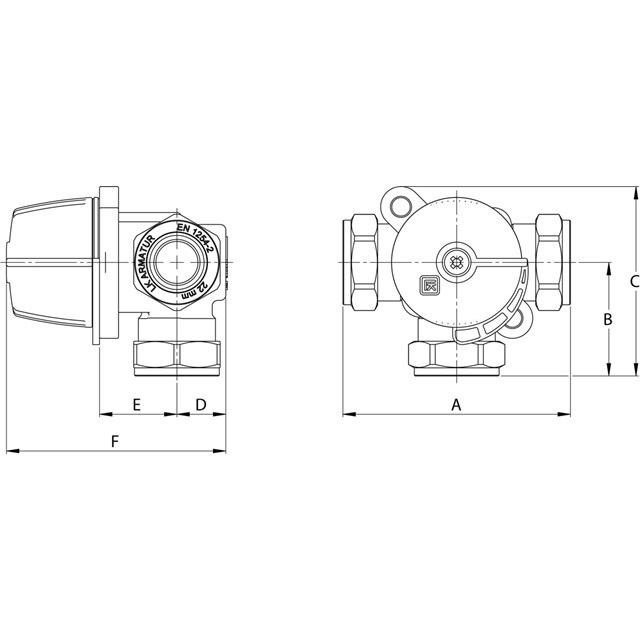

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181908 Rp ½" 0.6 70 35 69 18 29 81 0.5
181910 Rp ½" 1.6 70 35 69 18 29 81 0.5
181911 Rp ½" 2.5 70 35 69 18 29 81 0.5
181912 Rp ¾" 4.0 70 35 69 18 29 81 0.5
181913 Rp ¾" 6.3 70 35 69 18 29 81 0.5
181914 Rp 1" 6.3 70 35 69 20 29 83 0.5
181915 Rp 1" 10.0 70 35 69 20 29 83 0.5
181916 Rp 1¼" 16.0 84 42 77 24 32 90 0.8

181908

Dim. Rp ½"
Kvs m³/h 0.6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.5
Måttskiss
Artikellista

181910

Dim. Rp ½"
Kvs m³/h 1.6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.5
Måttskiss
Artikellista

181911

Dim. Rp ½"
Kvs m³/h 2.5
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.5
Måttskiss
Artikellista

181912

Dim. Rp ¾"
Kvs m³/h 4.0
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.5
Måttskiss
Artikellista

181913

Dim. Rp ¾"
Kvs m³/h 6.3
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.5
Måttskiss
Artikellista

181914

Dim. Rp 1"
Kvs m³/h 6.3
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
Vikt (kg) 0.5
Måttskiss
Artikellista

181915

Dim. Rp 1"
Kvs m³/h 10.0
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
Vikt (kg) 0.5
Måttskiss
Artikellista

181916

Dim. Rp 1¼"
Kvs m³/h 16.0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Vikt (kg) 0.8
Måttskiss
Artikellista

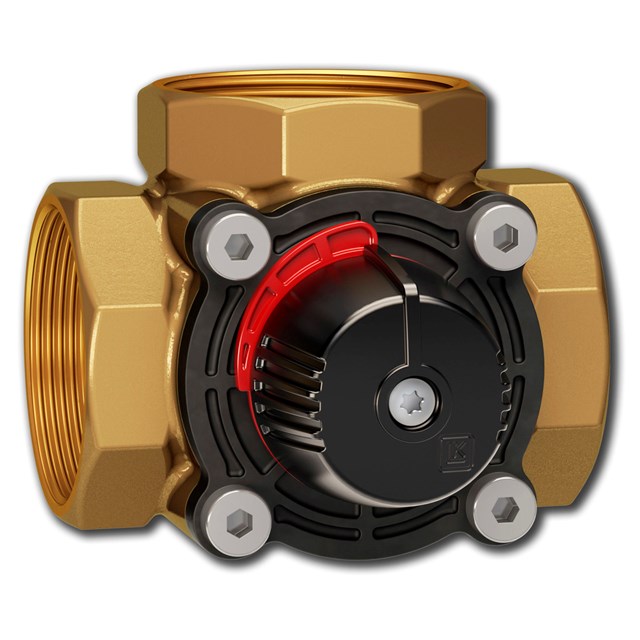

LK 840 2.0 - Invändig gänga - 1½", 2"

LK 840 2.0 - Invändig gänga - 1½", 2" 2 artiklar

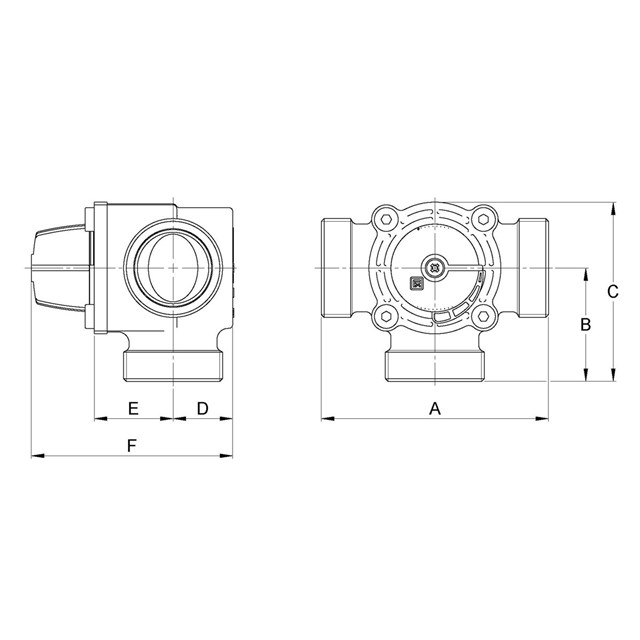

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181917 Rp 1½" 25.0 106 53 88 33 43 110 1.4
181918 Rp 2" 40.0 106 53 88 33 43 110 1.6

181917

Dim. Rp 1½"
Kvs m³/h 25.0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
Vikt (kg) 1.4
Måttskiss
Artikellista

181918

Dim. Rp 2"
Kvs m³/h 40.0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
Vikt (kg) 1.6
Måttskiss
Artikellista

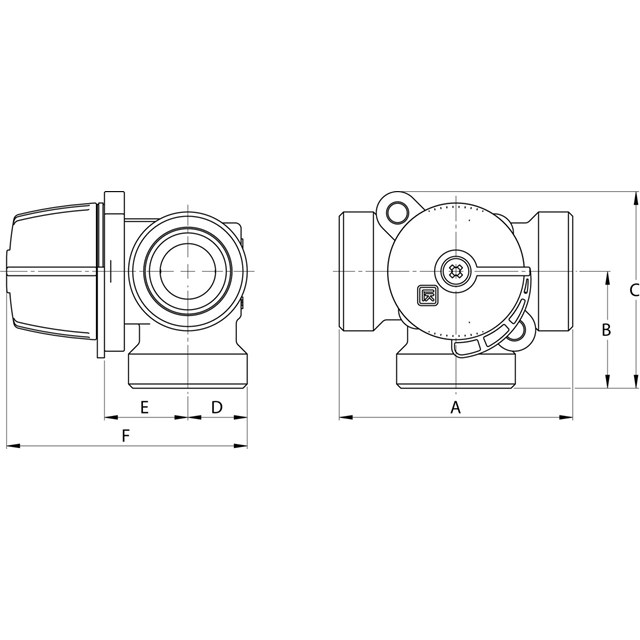

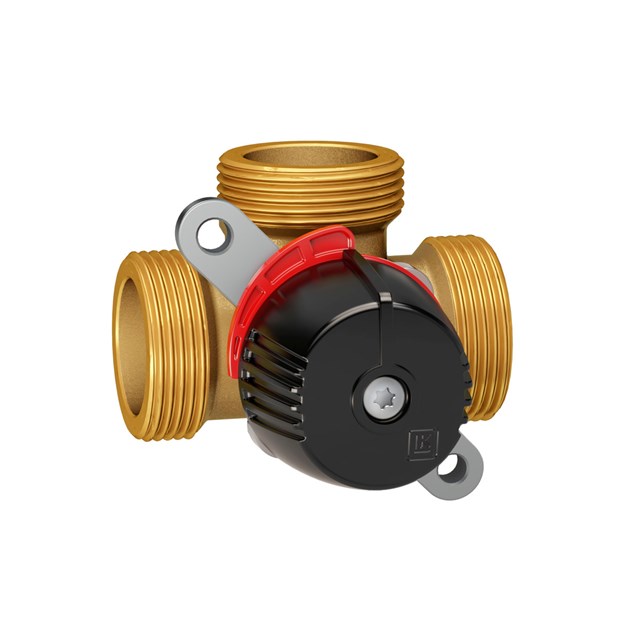

LK 840 2.0 - Utvändig gänga

LK 840 2.0 - Utvändig gänga 5 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181919 G ¾" 2.5 80 40 74 18 29 81 0.6
181920 G 1" 4.0 80 40 74 18 29 81 0.6
181921 G 1" 6.3 80 40 74 18 29 81 0.6
181922 G 1¼" 10.0 82 41 75 20 29 83 0.6
181923 G 1½" 16.0 84 42 77 24 32 90 0.8

181919

Dim. G ¾"
Kvs m³/h 2.5
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.6
Måttskiss
Artikellista

181920

Dim. G 1"
Kvs m³/h 4.0
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.6
Måttskiss
Artikellista

181921

Dim. G 1"
Kvs m³/h 6.3
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.6
Måttskiss
Artikellista

181922

Dim. G 1¼"
Kvs m³/h 10.0
A mm 82
B mm 41
C mm 75
D mm 20
E mm 29
F mm 83
Vikt (kg) 0.6
Måttskiss
Artikellista

181923

Dim. G 1½"
Kvs m³/h 16.0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Vikt (kg) 0.8
Måttskiss
Artikellista

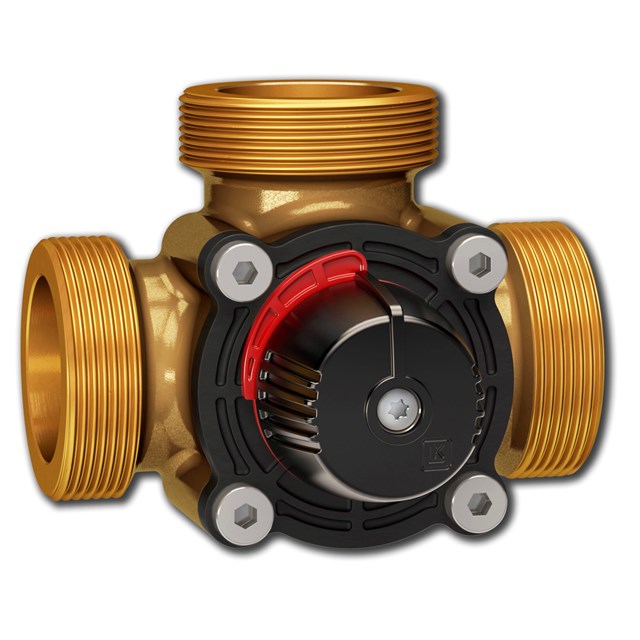

LK 840 2.0 - Utvändig gänga - 2"

LK 840 2.0 - Utvändig gänga - 2" 3 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181924 G 2" 25.0 124 62 97 33 43 110 1.4
181925 G 2" 32.0 124 62 97 33 43 110 1.4
181926 G 2" 45.0 124 62 97 33 43 110 1.4

181924

Dim. G 2"
Kvs m³/h 25.0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Vikt (kg) 1.4
Måttskiss
Artikellista

181925

Dim. G 2"
Kvs m³/h 32.0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Vikt (kg) 1.4
Måttskiss
Artikellista

181926

Dim. G 2"
Kvs m³/h 45.0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Vikt (kg) 1.4
Måttskiss
Artikellista

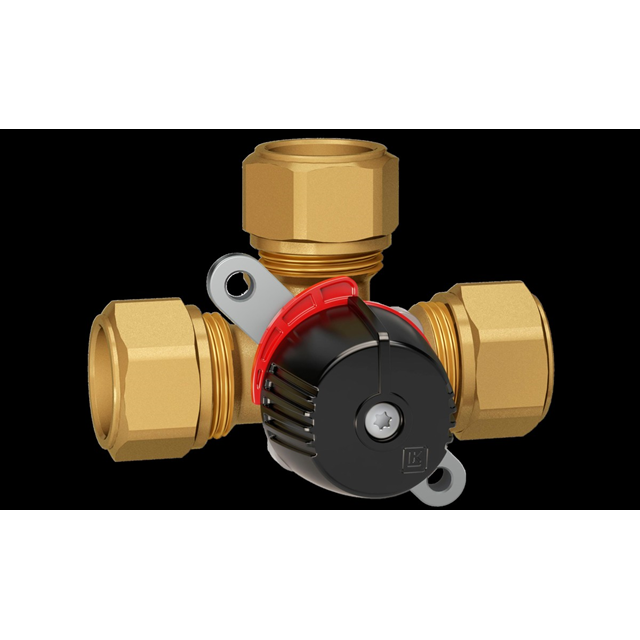

LK 840 2.0 - Klämringskoppling

LK 840 2.0 - Klämringskoppling 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
181932 28 mm 6.3 120 60 94 18 29 81 0.7

181932

Dim. 28 mm
Kvs m³/h 6.3
A mm 120
B mm 60
C mm 94
D mm 18
E mm 29
F mm 81
Vikt (kg) 0.7
Måttskiss
Artikellista

Andra dimensioner på begäran.

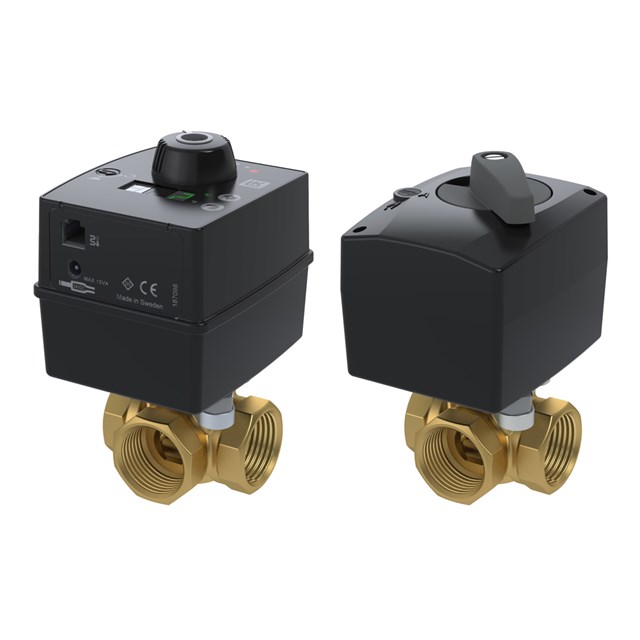

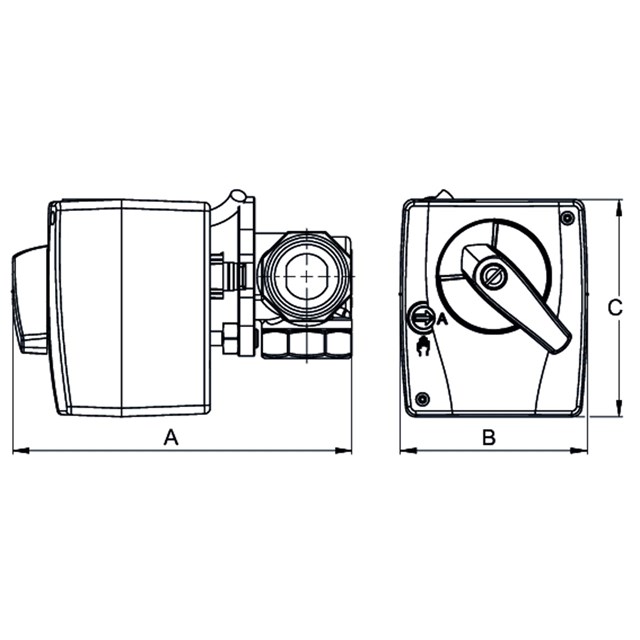

LK 840 Set - Invändig gänga - LK 950 / LK 100 SmartComfort CT

LK 840 Set - Invändig gänga - LK 950 / LK 100 SmartComfort CT 5 artiklar

Artikel Utförande Dim. Kvs m³/h A mm B mm C mm Vikt (kg) Måttskiss Artikellista
182759 LK 950 (180759) Rp ¾" 6.3 143 80 93 1
182760 LK 950 (180759) Rp 1" 6.3 145 80 93 1
182761 LK 950 (180759) Rp 1" 10.0 145 80 93 1
182762 LK 100 (181242) Rp ¾" 6.3 149 84 97 1
182763 LK 100 (181242) Rp 1" 10.0 151 84 97 1

182759

Utförande LK 950 (180759)
Dim. Rp ¾"
Kvs m³/h 6.3
A mm 143
B mm 80
C mm 93
Vikt (kg) 1
Måttskiss
Artikellista

182760

Utförande LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 6.3
A mm 145
B mm 80
C mm 93
Vikt (kg) 1
Måttskiss
Artikellista

182761

Utförande LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 10.0
A mm 145
B mm 80
C mm 93
Vikt (kg) 1
Måttskiss
Artikellista

182762

Utförande LK 100 (181242)
Dim. Rp ¾"
Kvs m³/h 6.3
A mm 149
B mm 84
C mm 97
Vikt (kg) 1
Måttskiss
Artikellista

182763

Utförande LK 100 (181242)
Dim. Rp 1"
Kvs m³/h 10.0
A mm 151
B mm 84
C mm 97
Vikt (kg) 1
Måttskiss
Artikellista

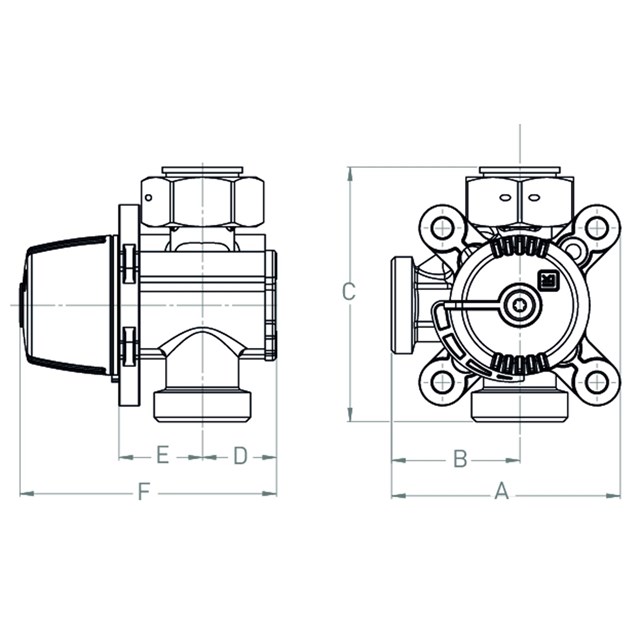

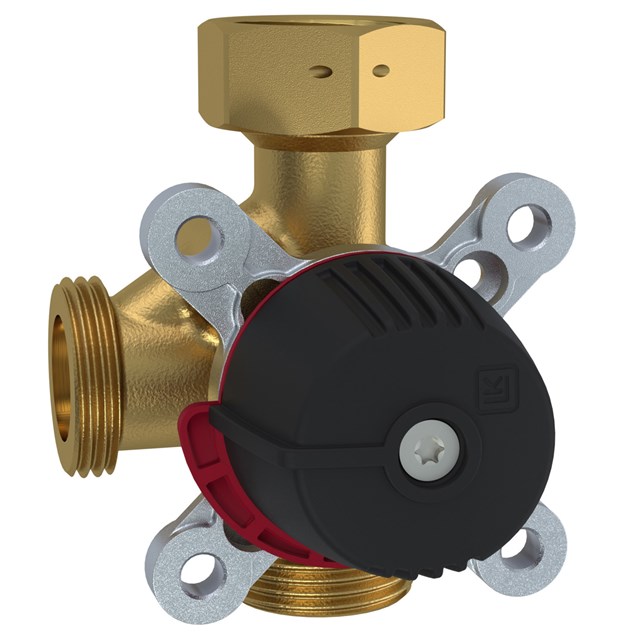

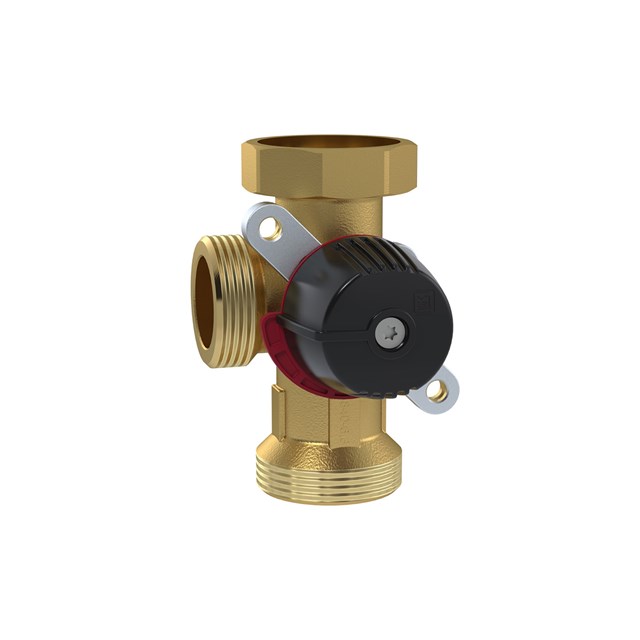

LK 850 HG - Utvändig gänga / Lekande mutter

LK 850 HG - Utvändig gänga / Lekande mutter 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
182765 G 1" x G 1" x Rp 1" Lekande mutter 6.3 - 10.0 78,5 44 88 25.4 28,6 88,1 0.7

182765

Dim. G 1" x G 1" x Rp 1" Lekande mutter
Kvs m³/h 6.3 - 10.0
A mm 78,5
B mm 44
C mm 88
D mm 25.4
E mm 28,6
F mm 88,1
Vikt (kg) 0.7
Måttskiss
Artikellista

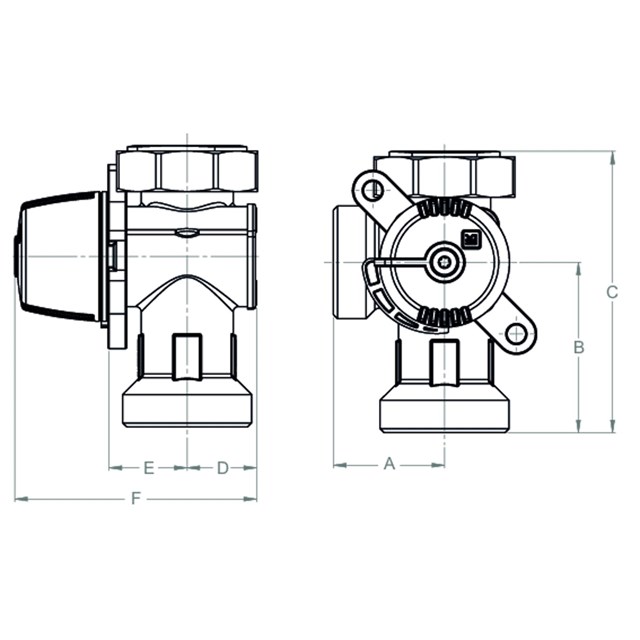

LK 840 HG - Utvändig gänga / Lekande mutter

LK 840 HG - Utvändig gänga / Lekande mutter 2 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt (kg) Måttskiss Artikellista
182766 G 1½” x G 1¼” x Rp 1½” Lekande mutter 6.3 41 63 104 25.6 28,8 89 0.7
182767 G 1½” x G 1¼” x Rp 1½” Lekande mutter 10.0 41 63 104 25.6 28,8 89 0.7

182766

Dim. G 1½” x G 1¼” x Rp 1½” Lekande mutter
Kvs m³/h 6.3
A mm 41
B mm 63
C mm 104
D mm 25.6
E mm 28,8
F mm 89
Vikt (kg) 0.7
Måttskiss
Artikellista

182767

Dim. G 1½” x G 1¼” x Rp 1½” Lekande mutter
Kvs m³/h 10.0
A mm 41
B mm 63
C mm 104
D mm 25.6
E mm 28,8
F mm 89
Vikt (kg) 0.7
Måttskiss
Artikellista

Detaljerad information

Beskrivning

LK 840 ThermoMix® 2.0 är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem.
Ventilen är lämplig för motorisering och kan förses med en isolering. För mer information se produktbladet för isolering.

En kompakt design och åttakants nyckelgrepp gör installationen betydligt enklare i framförallt trånga utrymmen. Monteringen av ventilen är lägesoberoende och LK 840 ThermoMix® 2.0 kan enkelt anpassas för höger- eller vänstermontage.

Ventilen kräver inget underhåll men installationen bör kontrolleras regelbundet.

Teknisk data

Vridvinkel: 90°
Läckage: < 0.2% av Kvs vid 100 kPa
Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 100 Kpa (1 bar)
Arbetstemperatur: Min. 5 °C/Max. 110 °C (120 °C kortvarigt)
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Material, ventilhus: Mässing EN 12165 CW617N
Material, inre lock: PPS Komposit
Material, yttre lock: Aluminium DN 15-32, Komposit DN 40-50
Material, slid/axel: Mässing EN 12165 CW617N
Material, tätningar: EPDM
Axeltätning: Två O-ringar

* Dubbelt moment om ventil används fördelande

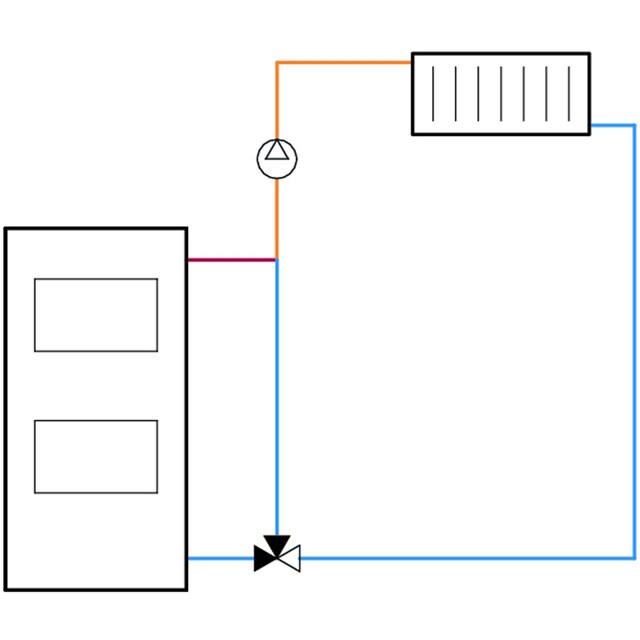

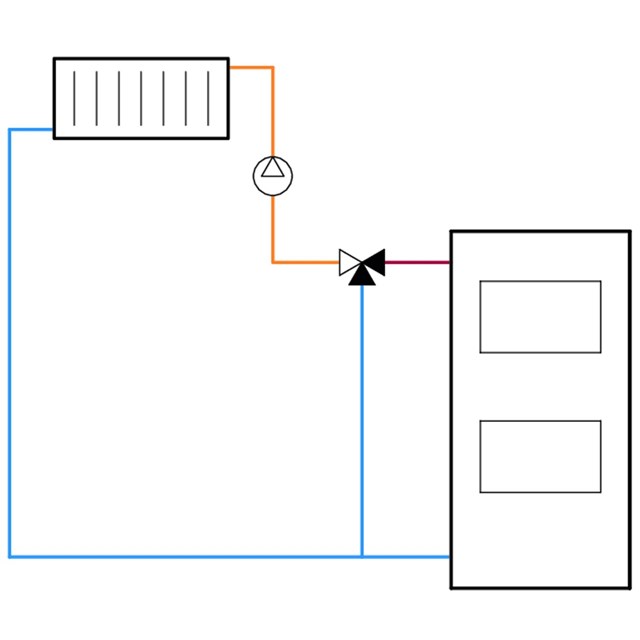

Applikationer

LK 840 ThermoMix® 2.0
LK 840 ThermoMix® 2.0

Tekniska diagram

LK 840 ThermoMix® 2.0

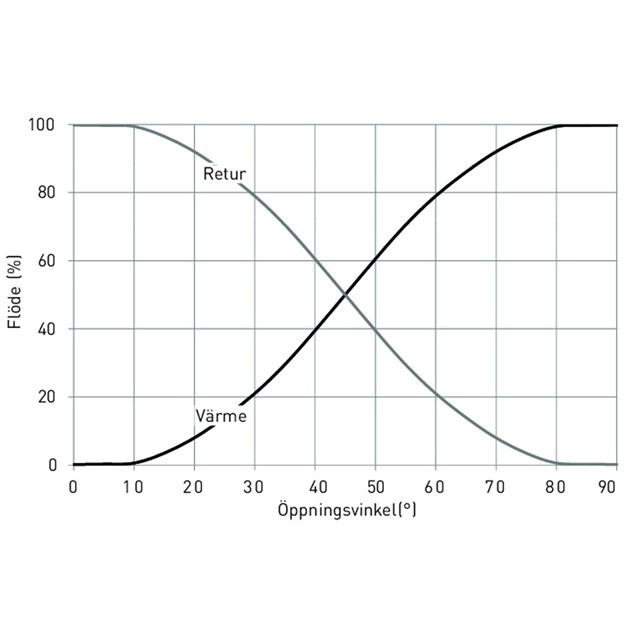

Ventilkaraktäristik

LK 840 ThermoMix® 2.0

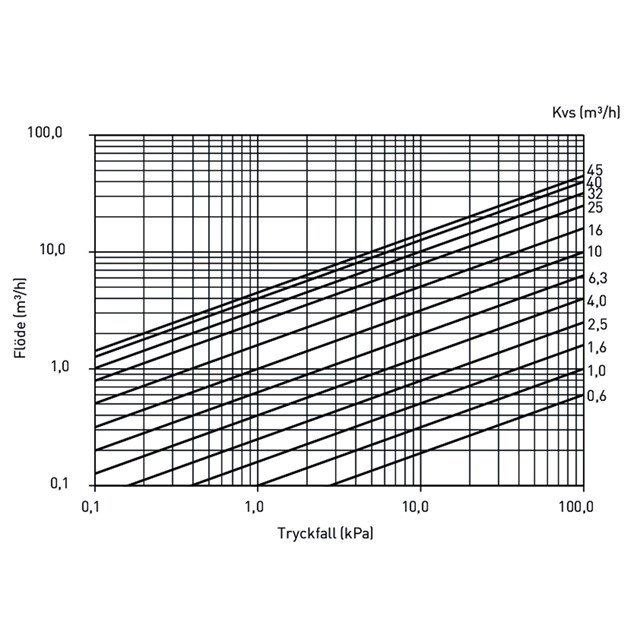

Kapacitetsdiagram

Dokumentation

Produktblad

LK 840 ThermoMix® 2.0

Certifikat/Typgodkännande

CE Declaration of Conformity - LK 830, LK 831, LK 840, LK 841, LK 842

Certifikat/Typgodkännande

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Instruktionsmanual

840 ThermoMix 2.0 - Instruction_248059

Instruktionsmanual

840 ThermoMix 2.0 DN 40_50 - Instruction_248060

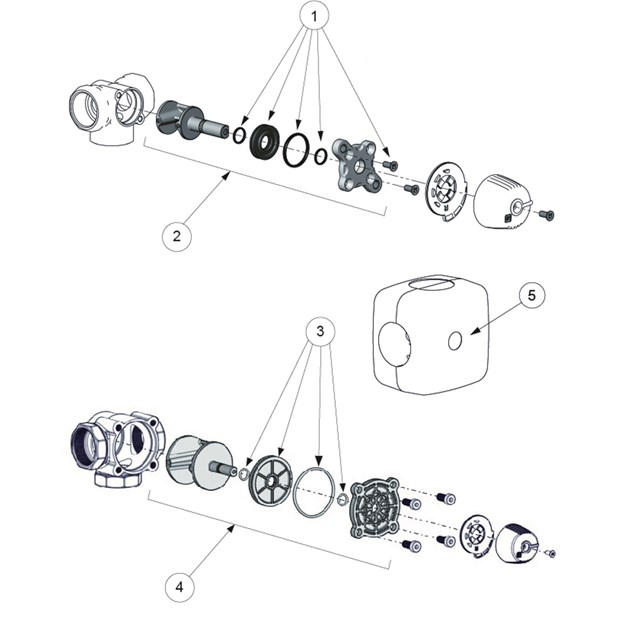

Tillbehör & reservdelar

Artikelnr. Artikel Position
187187 Tätningssats 840/841 DN 15-20 1
187188 Tätningssats 840/841 DN 25 1
187197 Tätningssats 840/841 2.0, DN 32 1
187190 Rep. sats 840 DN 15-20 2
187191 Rep. sats 840 DN 25 2
187192 Rep. sats 840 DN 32 2
187189 Tätningssats 840/841 2.0, DN 40-50 3
187193 Rep. sats 840 DN 40-50 4
187107 Isolering, DN 15-20 5
187108 Isolering, DN 25-32 5

Video

LK 840 ThermoMix® 2.0 - Rotering av slid
LK 840 ThermoMix® 2.0 & LK SmartComfort - Installations Guide
LK 840 ThermoMix 2.0 & LK 950 Valve Actuator - Installations Guide
LK 840 ThermoMix® 2.0 - Översikt
LK 840 2.0 - Montering av slid
