LK 820 ThermoVar®

LK 820 ThermoVar®

  • Lägesoberoende

LK 820 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hål...

Läs mer

LK 820 ThermoVar®

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Tillbehör & reservdelar

Artiklar

LK 820 - Invändig gänga

LK 820 - Invändig gänga 11 artiklar

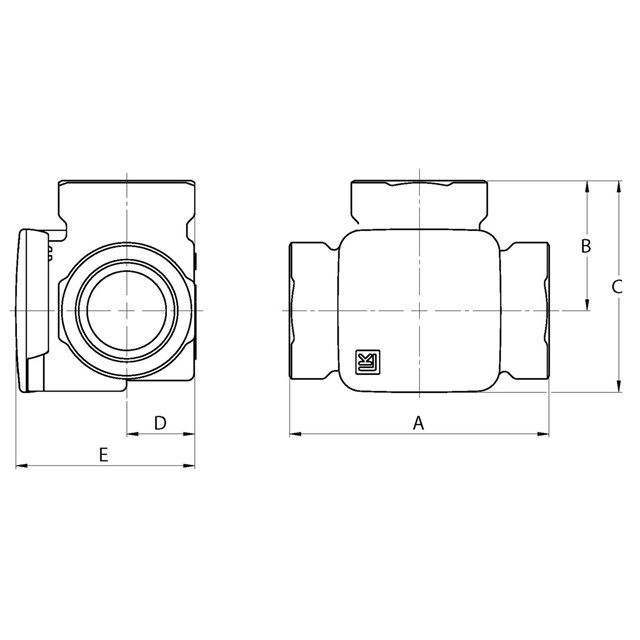

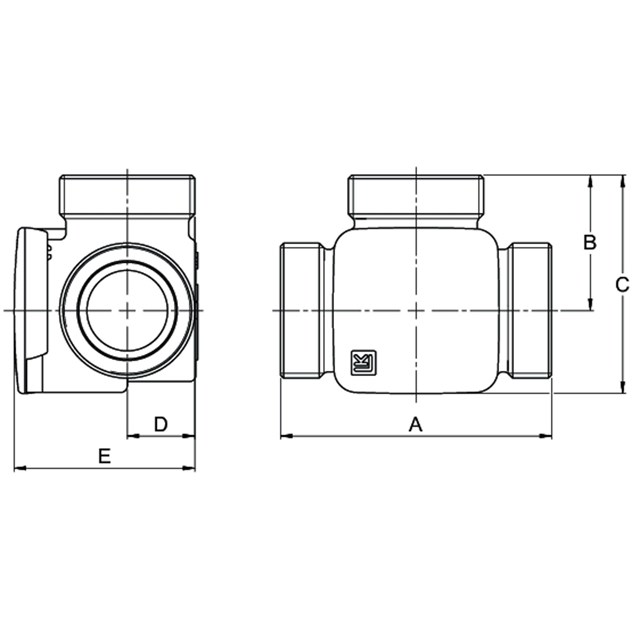

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180493 Rp 1" 9.0 82 41 67 21 35 0.7
180500 Rp ¾" 6.0 80 40 66 21 35 0.7
180501 Rp 1" 9.0 82 41 67 21 35 0.7
180502 Rp 1¼" 12.0 84 42 68 24 39 0.8
180508 Rp ¾" 6.0 80 40 66 21 35 0.7
180509 Rp 1" 9.0 82 41 67 21 35 0.7
180510 Rp 1¼" 12.0 84 42 68 24 39 0.8
180517 Rp 1" 9.0 82 41 67 21 35 0.7
180525 Rp 1" 9.0 82 41 67 21 35 0.7
180526 Rp 1¼" 12.0 84 42 68 24 39 0.8
180534 Rp 1¼" 12.0 84 42 68 24 39 0.8

180493

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180500

Dim. Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180501

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180502

Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

180508

Dim. Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180509

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180510

Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

180517

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180525

Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180526

Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

180534

Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

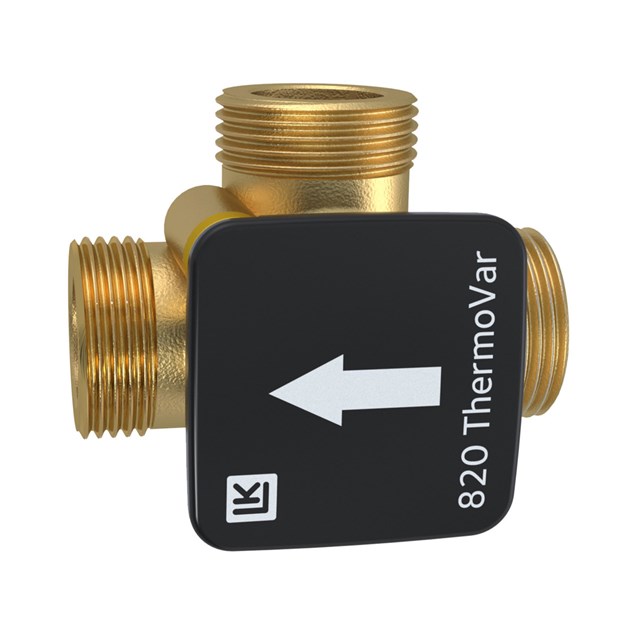

LK 820 - Utvändig gänga

LK 820 - Utvändig gänga 10 artiklar

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
180503 G ¾" 4.0 80 40 66 21 35 0.7
180504 G 1" 6.0 80 40 66 21 35 0.7
180505 G 1¼" 9.0 84 42 68 21 35 0.7
180506 G 1½" 12.0 84 42 68 24 39 0.8
180512 G 1" 6.0 80 40 66 21 35 0.7
180513 G 1¼" 9.0 84 42 68 21 35 0.7
180514 G 1½" 12.0 84 42 68 24 39 0.8
180520 G 1" 6.0 80 40 66 21 35 0.7
180528 G 1" 6.0 80 40 66 21 35 0.7
180530 G 1½" 12.0 84 42 68 24 39 0.8

180503

Dim. G ¾"
Kvs m³/h 4.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180504

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180505

Dim. G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180506

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

180512

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180513

Dim. G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180514

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

180520

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180528

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Vikt (kg) 0.7
Måttskiss
Artikellista

180530

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Vikt (kg) 0.8
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

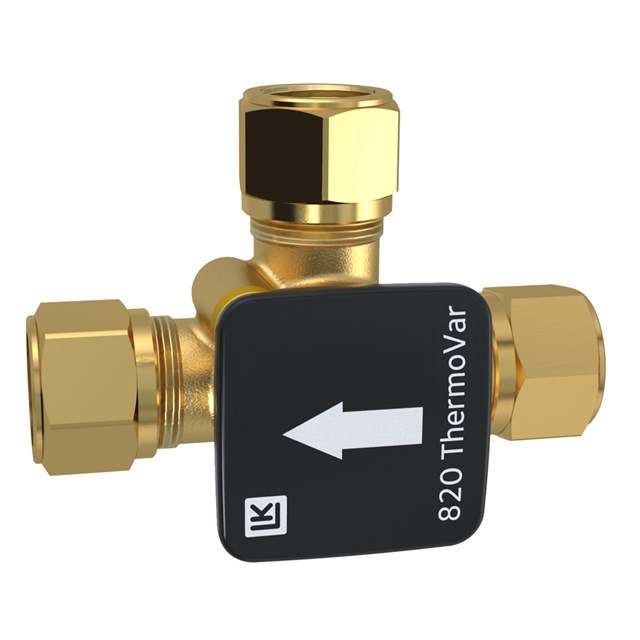

LK 820 - Klämringskoppling

LK 820 - Klämringskoppling 1 artikel

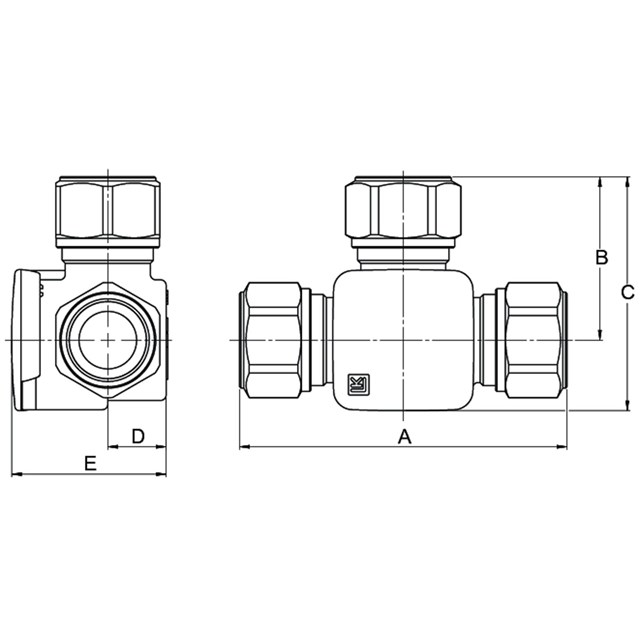

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt (kg) Måttskiss Artikellista
181125 22 mm 6.0 114 57 83 21 35 0.8

181125

Dim. 22 mm
Kvs m³/h 6.0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Vikt (kg) 0.8
Måttskiss
Artikellista

Övriga temperaturer och dimensioner på begäran.

Detaljerad information

Beskrivning

LK 820 ThermoVar® är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd.
LK 820 kan förses med en isolering - se under tillbehör. För mer ­information se produktbladet för isolering.

Monteringen av ventilen är lägesoberoende. LK 820 ThermoVar® kan enkelt anpassas för höger- eller vänstermontage. Ventilen kan installeras i tre olika positioner. Vid standardleverans är ventilen avsedd för montering i position II. Den kan enkelt anpassas för montering i position I.

Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet.

Teknisk data

Max. arbetstryck: 1,0 MPa (10 bar)
Max. differenstryck: 50 Kpa (0.5 bar)
Arbetstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(61 - 80 °C) Min. 5 °C/Max. 110 °C
Öppningstemperatur: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C or 80 °C
Omgivningstemperatur: Min. 5 °C/Max. 60 °C
Gängstandard: Rp - invändig gänga, G - utvändig gänga
Media 1: Vatten - Glykolinblandning max. 50%
Material, ventilhus: Mässing EN 12165 CW617N
Material, yttre lock: Mässing EN 12165 CW617N, G 2" - Ytbehandlad aluminium
Material, tätningar: EPDM

Applikationer

LK 820 ThermoVar®

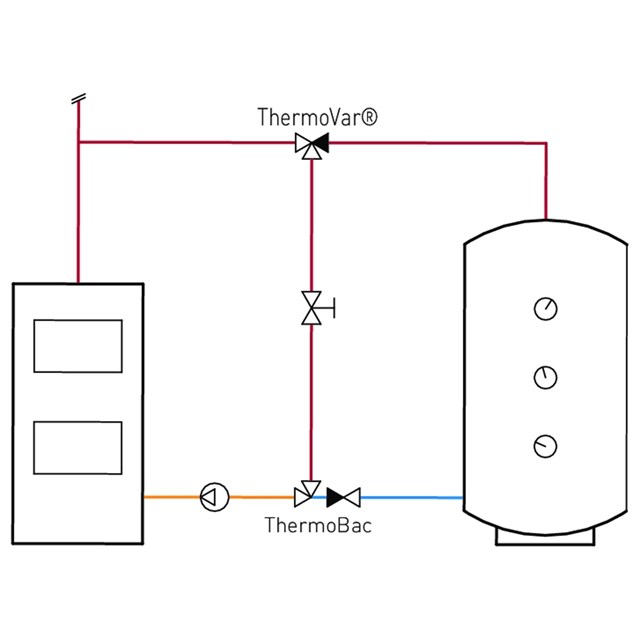

Position I

LK 820 ThermoVar®

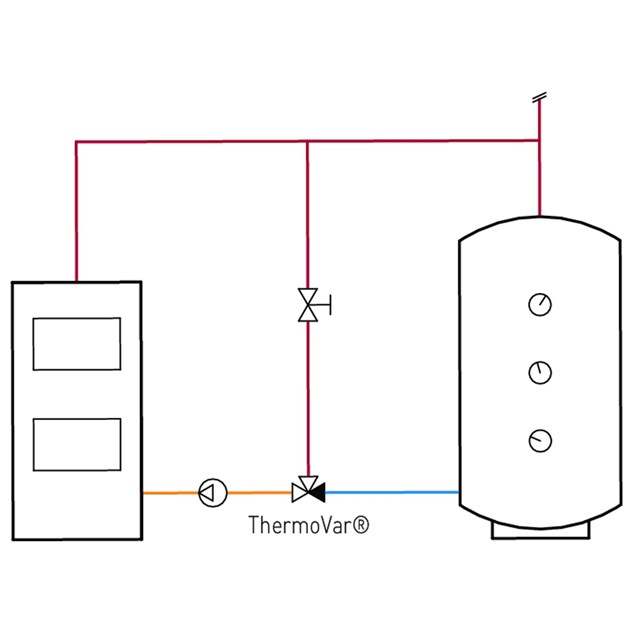

Position II

LK 820 ThermoVar®

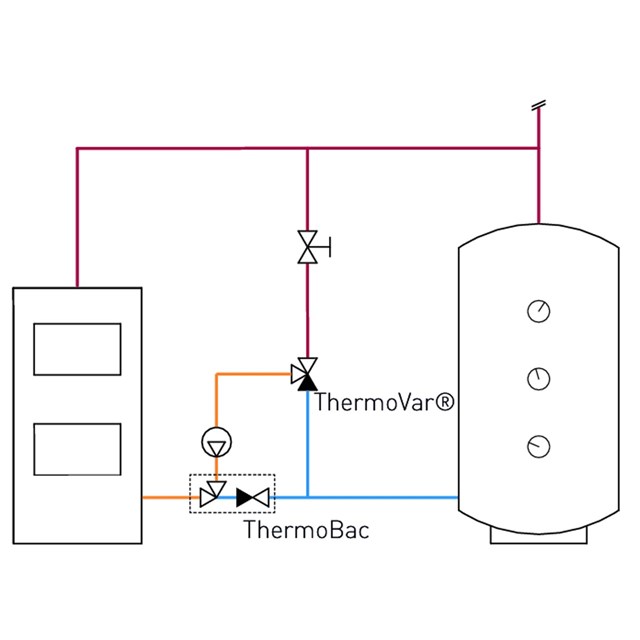

Position III

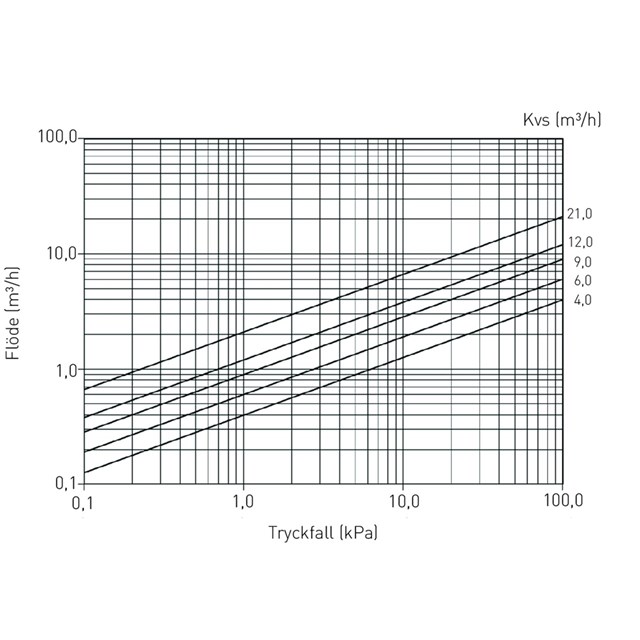

Tekniska diagram

LK 820 ThermoVar®

Kapacitetsdiagram

Dokumentation

Produktblad

LK 820 ThermoVar®

Instruktionsmanual

820 ThermoVar Pos. I _ II - Instruction_048313

Instruktionsmanual

820 ThermoVar Pos III - Instruction_148475

Instruktionsmanual

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certifikat/Typgodkännande

CE Declaration of Conformity - 820, 821, 823, 825.pdf

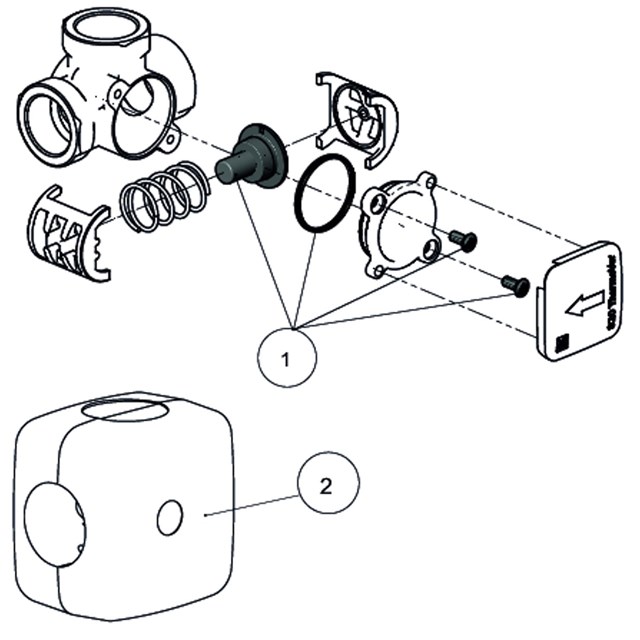

Tillbehör & reservdelar

Artikelnr. Artikel Position
187025 Termisk insats 820, 45 °C 1
187026 Termisk insats 820, 55 °C 1
187027 Termisk insats 820, 61 °C 1
187028 Termisk insats 820, 66 °C 1
187029 Termisk insats 820, 72 °C 1
187030 Termisk insats 820, 80 °C 1
187107 Isolering, DN 15-20 2
187108 Isolering, DN 25-32 2
