Tre kopparrör och två rostfria stålrör

Flänskragning

Flänskragning för täta anslutningar

Flänskragning är en enkel och tillförlitlig metod för att skapa en tät anslutning i änden av ett rör. Röränden formas till en fläns som tillsammans med en packning och mutter ger ett säkert förband utan svetsning eller lödning. Metoden passar därför särskilt bra för prefabricerade enheter och system där anslutningarna behöver kunna demonteras vid service.

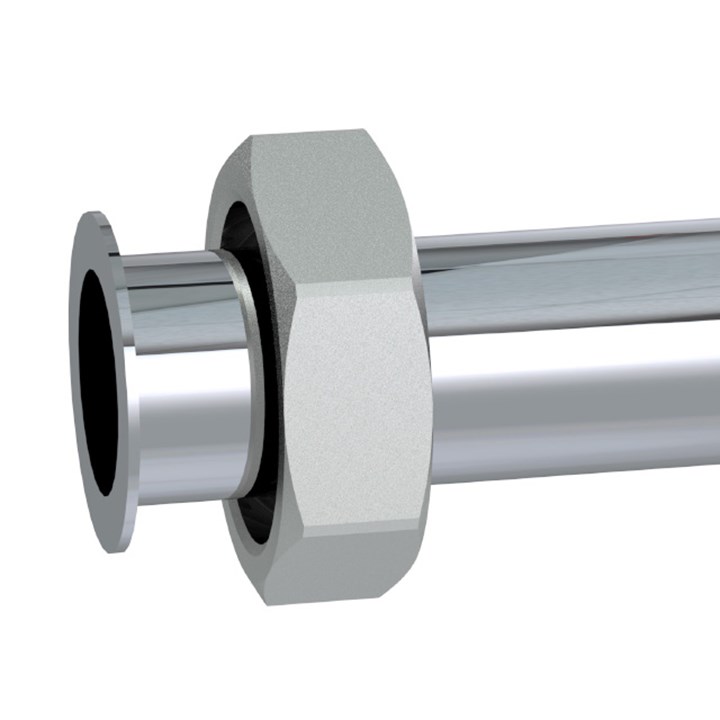

Rostfritt stålrör

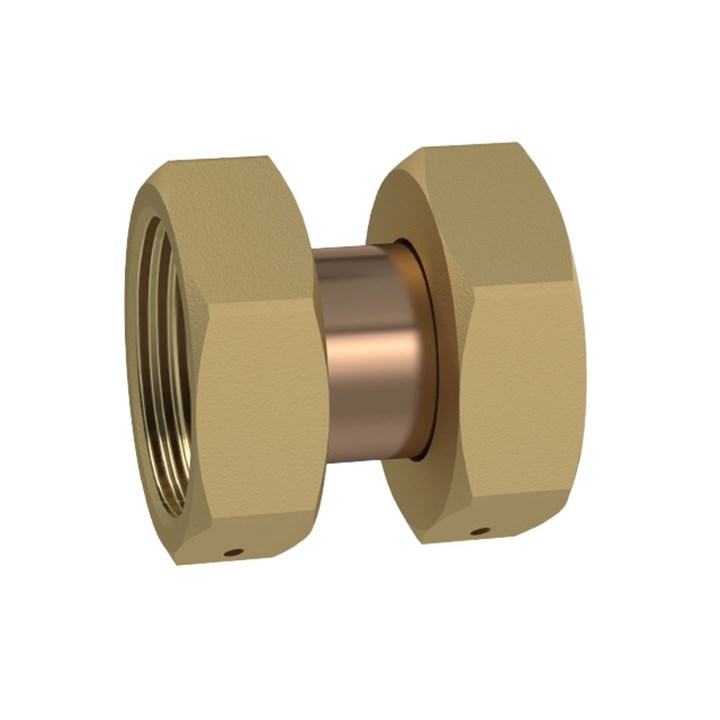

Kopparrör med dubbel flänskragning
Böjt kopparrör med flänskragning

Rakt rör med flänskragning för en mutter
Ritning med mått
Rördimension
(mm)		 A
Flänsdimension för mutter		 B
Minsta längd för flänskragning
(mm)		 R
Bockningsradie
(mm)
12 ½" 20 21,6
15 ½" 20 22,5
15 ¾" 20 30
18 ¾" 20 27
18 1" 20 27
22 ¾" 20 33
22 ¾" 20 40
22 1" 20 33
22 1" 20 40
22 1¼" 20 33
22 1¼" 20 40
28 1" 30 55
28 1¼" 30 55
28 1½" 30 55
35 1½" 30 52,5
42 2" 40 60



Rakt rör med flänskragning för två muttrar
Ritning med mått
Rördimension
(mm)		 A
Flänsdimension för mutter		 B
Minsta längd för flänskragning
(mm)		 R
Bockningsradie
(mm)
12 ½" 45 21,6
15 ½" 45 22,5
15 ¾" 55 30
18 ¾" 55 27
18 1" 55 27
22 ¾" 42 33
22 ¾" 42 40
22 1" 42 33
22 1" 42 40
22 1¼" 110 33
22 1¼" 110 40
28 1" 110 55
28 1¼" 110 55
28 1½" 110 55
35 1½" 110 52,5
42 2" 110 60



Bockat rör med flänskragning
Ritning med mått
Rördimension
(mm)		 A
Flänsdimension för mutter		 B
Minsta längd för flänskragning
(mm)		 R
Bockningsradie
(mm)
12 ½" 48 21,6
15 ½" 50 22,5
15 ¾" 56 30
18 ¾" 53 27
18 1" 53 27
22 ¾" 56 33
22 ¾" 63 40
22 1" 56 33
22 1" 63 40
22 1¼" 56 33
22 1¼" 63 40
28 1" 85 55
28 1¼" 85 55
28 1½" 85 55
35 1½" 93 52,5
42 2" 100 60



Ändformning för quick connection

Vid ändformningen skapas ett säte för dubbla O-ringar och en låsfunktion direkt i röränden. Därmed kan röret anslutas med quick connection – snabbt, säkert och enkelt, varje gång.

Läs mer om quick connection
