LK 522 FilterBall

LK 522 FilterBall

  • Латунь, стійка до знецинкування
  • Просте чищення фільтру

LK 522 FilterBall – це кульовий кран із вбудованим фільтром, придатний для систем опалення, охолодження та водопостачання. Фільтр легко очищається. Для цього закрийте кран, відкрутіть кришку і вийміть фільтр...

Читати далі

LK 522 FilterBall

  • Статті
  • Детальна інформація
  • Документація
  • Відео
  • Запасні Частини І Допоміжні Приладдя

Статті

LK 522 – внутрішня різьба

LK 522 – внутрішня різьба 5 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм Позначення Маса, кг Об'ємне креслення Список статей
182015 Rp ¾" 7,5 60 55 87 117 51 Розмір комірки, фільтр: 0,7 мм 0,3
182016 Rp 1" 11,0 71 60 107 142 61 Розмір комірки, фільтр: 0,7 мм 0,5
182017 Rp 1¼" 20,0 84 65 107 149 75 Розмір комірки, фільтр: 0,7 мм 0,9
182018 Rp 1½" 33,0 93 80 143 189 88 Розмір комірки, фільтр: 0,7 мм 1,3
182019 Rp 2" 55,0 119 90 143 203 105 Розмір комірки, фільтр: 0,7 мм 2,1

182015

Розмір Rp ¾"
Kvs м³/год 7,5
A мм 60
B мм 55
C мм 87
D мм 117
E мм 51
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 0,3
Об'ємне креслення
Список статей

182016

Розмір Rp 1"
Kvs м³/год 11,0
A мм 71
B мм 60
C мм 107
D мм 142
E мм 61
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 0,5
Об'ємне креслення
Список статей

182017

Розмір Rp 1¼"
Kvs м³/год 20,0
A мм 84
B мм 65
C мм 107
D мм 149
E мм 75
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 0,9
Об'ємне креслення
Список статей

182018

Розмір Rp 1½"
Kvs м³/год 33,0
A мм 93
B мм 80
C мм 143
D мм 189
E мм 88
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 1,3
Об'ємне креслення
Список статей

182019

Розмір Rp 2"
Kvs м³/год 55,0
A мм 119
B мм 90
C мм 143
D мм 203
E мм 105
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 2,1
Об'ємне креслення
Список статей
LK 522 – зовнішня різьба

LK 522 – зовнішня різьба 2 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм Позначення Маса, кг Об'ємне креслення Список статей
182432 G ¾" 5,0 74 55 87 126 51 Розмір комірки, фільтр: 0,7 мм 0,4
182433 G 1" 10,0 85,5 60 107 153 61 Розмір комірки, фільтр: 0,7 мм 0,6

182432

Розмір G ¾"
Kvs м³/год 5,0
A мм 74
B мм 55
C мм 87
D мм 126
E мм 51
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 0,4
Об'ємне креслення
Список статей

182433

Розмір G 1"
Kvs м³/год 10,0
A мм 85,5
B мм 60
C мм 107
D мм 153
E мм 61
Позначення Розмір комірки, фільтр: 0,7 мм
Маса, кг 0,6
Об'ємне креслення
Список статей
LK 522 без ручки – внутрішня різьба

LK 522 без ручки – внутрішня різьба 5 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення Маса, кг Об'ємне креслення Список статей
182337 Rp ¾" 5,0 60 42 30 51 Розмір комірки, фільтр: 0,5 мм 0,3
182338 Rp 1" 10,0 71 46 36 61 Розмір комірки, фільтр: 0,5 мм 0,5
182339 Rp 1¼" 17,0 84 54 42 75 Розмір комірки, фільтр: 0,5 мм 0,9
182340 Rp 1½" 19,0 93 61 47 88 Розмір комірки, фільтр: 0,5 мм 1,3
182341 Rp 2" 21,0 119 69 60 105 Розмір комірки, фільтр: 0,5 мм 2,1

182337

Розмір Rp ¾"
Kvs м³/год 5,0
A мм 60
B мм 42
C мм 30
D мм 51
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 0,3
Об'ємне креслення
Список статей

182338

Розмір Rp 1"
Kvs м³/год 10,0
A мм 71
B мм 46
C мм 36
D мм 61
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 0,5
Об'ємне креслення
Список статей

182339

Розмір Rp 1¼"
Kvs м³/год 17,0
A мм 84
B мм 54
C мм 42
D мм 75
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 0,9
Об'ємне креслення
Список статей

182340

Розмір Rp 1½"
Kvs м³/год 19,0
A мм 93
B мм 61
C мм 47
D мм 88
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 1,3
Об'ємне креслення
Список статей

182341

Розмір Rp 2"
Kvs м³/год 21,0
A мм 119
B мм 69
C мм 60
D мм 105
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 2,1
Об'ємне креслення
Список статей
LK 522 без ручки – зовнішня різьба

LK 522 без ручки – зовнішня різьба 2 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення Маса, кг Об'ємне креслення Список статей
182434 G ¾" 5,0 74 42 39 61 Розмір комірки, фільтр: 0,5 мм 0,4
182435 G 1" 10,0 85,5 46 45,5 61 Розмір комірки, фільтр: 0,5 мм 0,6

182434

Розмір G ¾"
Kvs м³/год 5,0
A мм 74
B мм 42
C мм 39
D мм 61
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 0,4
Об'ємне креслення
Список статей

182435

Розмір G 1"
Kvs м³/год 10,0
A мм 85,5
B мм 46
C мм 45,5
D мм 61
Позначення Розмір комірки, фільтр: 0,5 мм
Маса, кг 0,6
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

LK 522 FilterBall – це кульовий кран із вбудованим фільтром, придатний для систем опалення, охолодження та водопостачання.

Фільтр легко очищається. Для цього закрийте кран, відкрутіть кришку і вийміть фільтр.

Хоча кран не потребує технічного обслуговування, регулярно перевіряйте його стан.

Технічні дані

Макс. робочий тиск: 1,6 МПa (16 бар)
Робоча температура: Мін. -20°C / макс. 120 °C
Розмір комірки: 0,7 мм / 0,5 мм
Стандарт різьби: ISO 228/1
Середовище 1: Суміш вода-гліколь, макс. 50%
Матеріал, корпус клапана: Латунь, стійка до знецинкування EN 12165 CW625N
Матеріал, фільтру- вальний елемент: Нержавіюча сталь
Матеріал, ущіль- нення: ПТФЕ
Матеріал, ущільнення кришки: EPDM
Ущільнення валу: Два ущільнювальні кільця,
матеріал EPDM

Додатки

Технічні схеми

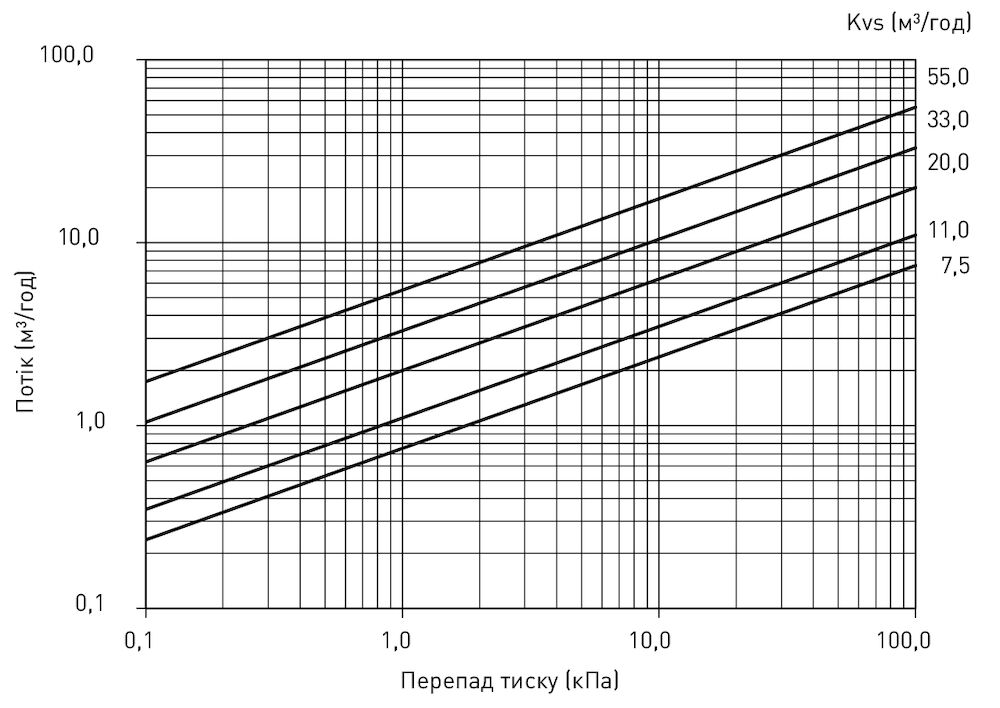

ГРАФІК ПОТУЖНОСТІ – 0,7 ММ

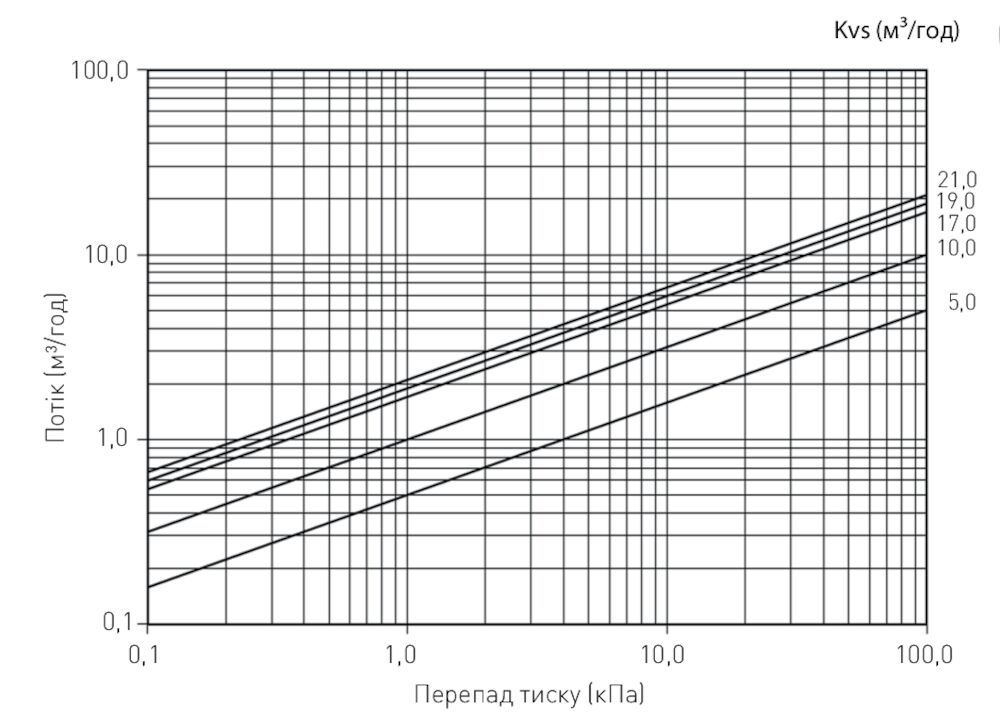

ГРАФІК ПОТУЖНОСТІ – 0,5 ММ

Документація

Паспорти продукції

LK 522 FilterBall

Посібник із використання

522 FilterBall - Instruction_248058

Сертифікат/Тип схвалення

CE Declaration of Conformity - 520_521_522_525_548_550_551_924.pdf

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
095414 Фільтр ¾", pозмір комірки: 0,7 мм 1
095415 Фільтр 1", Розмір комірки: 0,7 мм 1
095416 Фільтр 1¼", pозмір комірки: 0,7 мм 1
095417 Фільтр 1½", pозмір комірки: 0,7 мм 1
095418 Фільтр 2", pозмір комірки: 0,7 мм 1
095419 Фільтр ¾", pозмір комірки: 0,5 мм 1
095420 Фільтр 1", pозмір комірки: 0,5 мм 1
095421 Фільтр 1¼", pозмір комірки: 0,5 мм 1
095422 Фільтр 1½", pозмір комірки: 0,5 мм 1
095423 Фільтр 2", pозмір комірки: 0,5 мм 1
095425 Кільце фіксувальне / стопорне ¾" 2
095426 Кільце фіксувальне / стопорне ¾” 2
095428 Кільце фіксувальне / стопорне 1½" 2
095427 Кільце фіксувальне / стопорне 1¼" 2
095429 Кільце фіксувальне / стопорне 2" 2
095437 Кришка і ущільнювальне кільце ¾” 3
095438 Фіксувальне кільце / ? 1” 3
095439 Кришка і ущільнювальне кільце 1¼” 3
095440 Кришка і ущільнювальне кільце 1½” 3
095441 Кришка і ущільнювальне кільце 2” 3
