Klämringskopplingar & stödhylsor

Montage av klämringskopplingar - Klämringskopplingar tillverkas i mässing av hög kvalitet. Som alla kopparbaserade material kan mässing potentiellt vara föremål för spänningskorrosion. När klämringskopplingar används i...

Läs mer

Montage av klämringskopplingar - Klämringskopplingar tillverkas i mässing av hög kvalitet. Som alla kopparbaserade material kan mässing potentiellt vara föremål för spänningskorrosion. När klämringskopplingar används i...

Läs mer

Rak koppling 301

Rak koppling 301

Rak koppling med liksidig respektive reducerad dimension. Lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Rak koppling 302

Rak koppling 302

Rak koppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Rak koppling 303

Rak koppling 303

Rak koppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Propp 323

Propp 323

Proppanordning bestående av kopplingskropp, klämring och tät mutter. Lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Adapter 372

Adapter 372

Adaptor till kopplingar för värme- och tappvatten, luft, gas och vissa oljor.

Adapter 373

Adapter 373

Adaptor till kopplingar för värme- och tappvatten, luft, gas och vissa oljor.

Vinkelkoppling 401

Vinkelkoppling 401

Vinkelkoppling med liksidig respektive reducerad dimension. Lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Vinkelkoppling 402

Vinkelkoppling 402

Vinkelkoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Vinkelkoppling 402TA

Vinkelkoppling 402TA

Vinkelkoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Vinkelkoppling 403

Vinkelkoppling 403

Vinkelkoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Ventilfäste 403W

Ventilfäste 403W

Ventilfäste med mutter för klämringskoppling. Lämplig för värme- och tappvatten, luft, gas och vissa oljor.

T-koppling 601

T-koppling 601

T-rörskoppling med liksidig respektive reducerad dimension. Lämplig för värme- och tappvatten, luft, gas och vissa oljor.

T-koppling 615

T-koppling 615

T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

T-koppling 617

T-koppling 617

T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

T-koppling 631

T-koppling 631

T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

T-koppling 684

T-koppling 684

T-rörskoppling lämplig för värme- och tappvatten, luft, gas och vissa oljor.

Visar 16 / 24

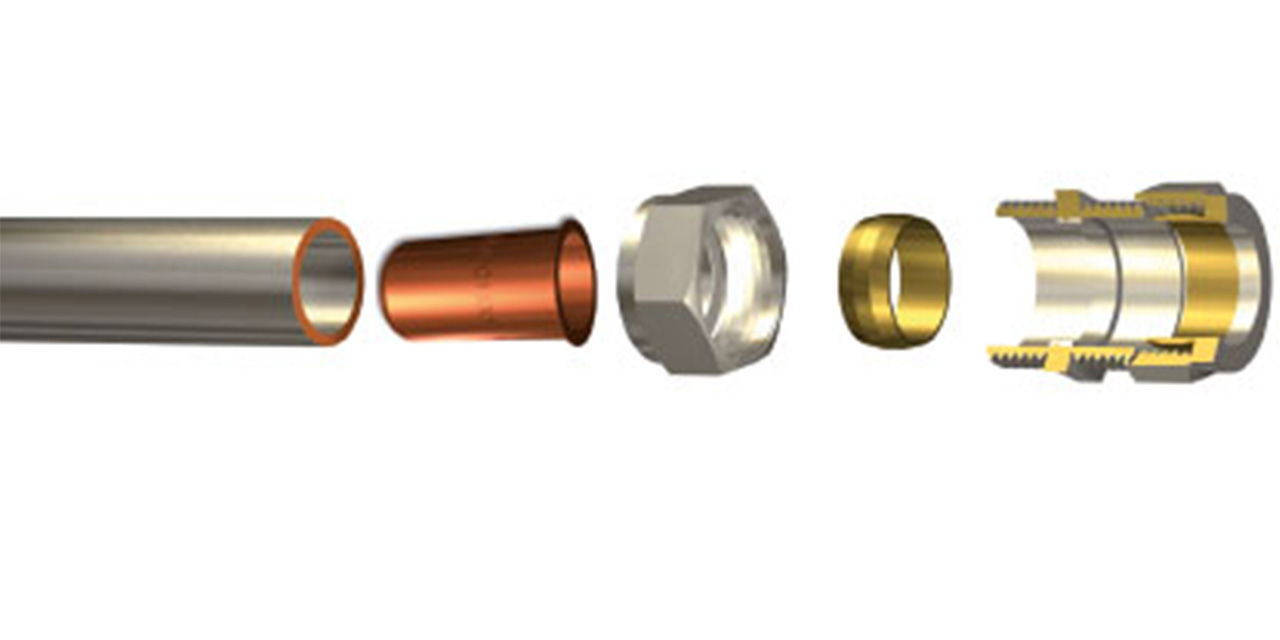

Montage av klämringskopplingar -

Klämringskopplingar tillverkas i mässing av hög kvalitet. Som alla kopparbaserade material kan mässing potentiellt vara föremål för spänningskorrosion. När klämringskopplingar används i kylsystem, kan risken för sprickbildning till följd av spänningskorrosion vara högre än vid användning i värmesystem. Detta beror på att den fuktutveckling som uppstår kan innehålla en viss mängd ammoniak eller ammoniakderivat.

Följande praxis bör användas vid installation av klämringskopplingar i kylsystem i syfte att minimera eller helt eliminera risken för spänningskorrosion:
• Smörj klämringskopplingen före installation.
• Endast fast nyckel får användas vid montaget.
• Dra först åt för hand och därefter med fast nyckel. Spänn inte för hårt. Åtdragning antal varv med fast nyckel enligt tabellen nedan.
• Efter att klämringskopplingen dragits åt, isolera den med en fuktavvisande ammoniakfri tejp för att skydda muttern mot fukt. Observera att vissa isoleringsmaterial kan utveckla ammoniakderivat - kontakta tillverkaren av isoleringsmaterialet för mer information.

Stödhylsa ska användas vid montage mot mjuka rör.
• Mjuka koppar- och stålrör = stödhylsa typ SC
• PEX rör = stödhylsa typ WP

Anslutning med förminskning 68:
Dra först åt muttern tills fasningen ”brister” och det känns ett ”knäck”. Dra därefter åt muttern ytterligare tills det känns ett lätt motstånd och därefter antal varv enligt det tabellvärde som svarar mot den förminskade dimensionen. Förminskning ej avsedd att användas till PEX rör.

Åtdragning - antal varv

Yttre diameter Kopparrör Mjuka stålrör Rostfria stålrör Plaströr Nyckelvidd
8 ¾ ¾   16.0
10 ¾ ¾ 2 18.3
12 ¾ ¾ 2 20.5
15 ¾ ¾ 24.5
16 ¾ ¾ 25.6
18 ¾ ¾ 27.6
22 1 ¾ ¾ 32.8
28 ¾ ¾ ½ 39.2
35 ¾ ½ ½   46.9
42 ¾ ½ ½   55.0
54 ¾ ½ ½   70.2



Montage av klämringskopplingar
