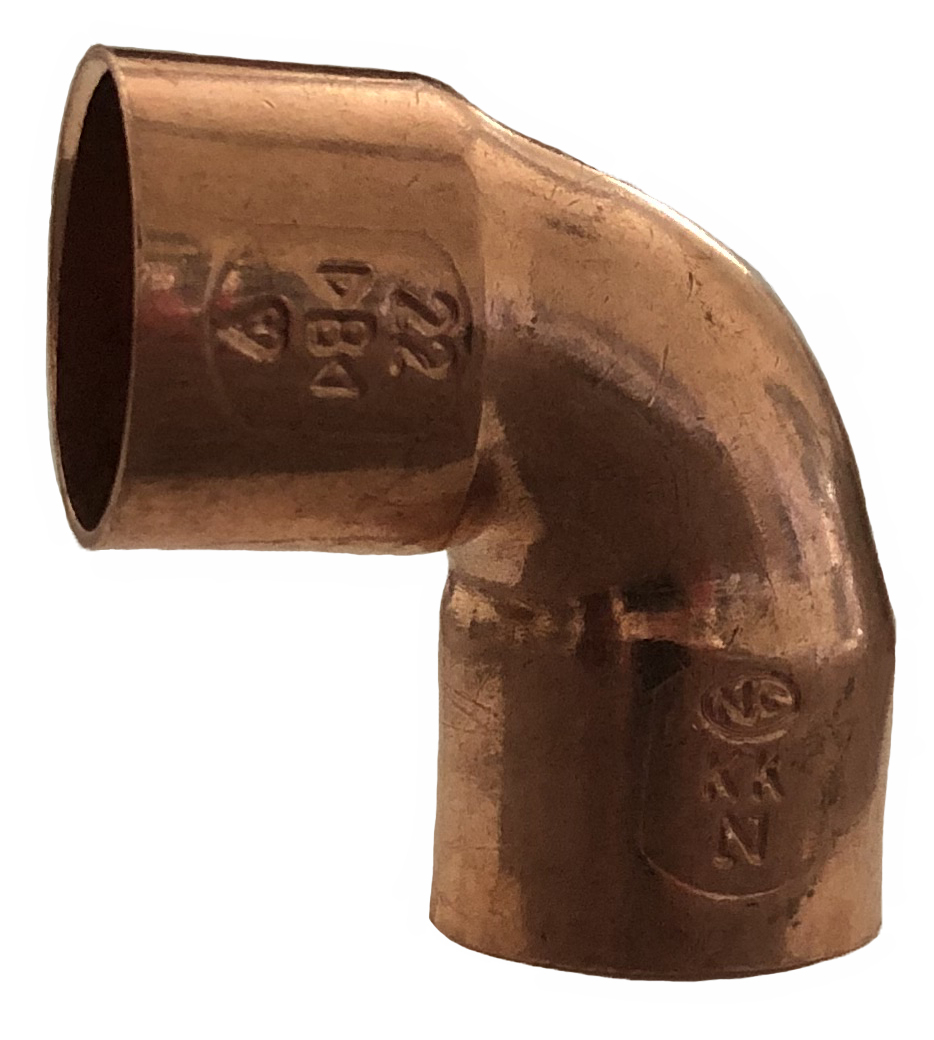

Vinkel 5090

Vinkel 5090

Vinkel 90° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Vinkel 5090

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Vinkel 5090 - Invändig lödning

Vinkel 5090 - Invändig lödning 10 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

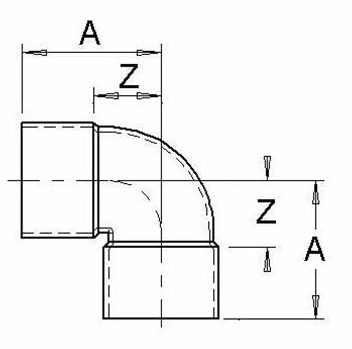

Artikel Dim. A mm Z mm Vikt (kg) Måttskiss Artikellista
200 10 22 10 18 9 0,01
200 10 30 12 16 7 0,01
200 10 48 15 21 11 0,01
200 10 63 18 24 12 0,02
200 10 71 22 29 14 0,03
200 10 89 28 35 16 0,06
200 10 97 35 48 24 0,1
200 11 13 42 55 28 0,2
200 11 21 54 70 38 0,3
200 11 47 76 89 56 0,7

200 10 22

Dim. 10
A mm 18
Z mm 9
Vikt (kg) 0,01
Måttskiss
Artikellista

200 10 30

Dim. 12
A mm 16
Z mm 7
Vikt (kg) 0,01
Måttskiss
Artikellista

200 10 48

Dim. 15
A mm 21
Z mm 11
Vikt (kg) 0,01
Måttskiss
Artikellista

200 10 63

Dim. 18
A mm 24
Z mm 12
Vikt (kg) 0,02
Måttskiss
Artikellista

200 10 71

Dim. 22
A mm 29
Z mm 14
Vikt (kg) 0,03
Måttskiss
Artikellista

200 10 89

Dim. 28
A mm 35
Z mm 16
Vikt (kg) 0,06
Måttskiss
Artikellista

200 10 97

Dim. 35
A mm 48
Z mm 24
Vikt (kg) 0,1
Måttskiss
Artikellista

200 11 13

Dim. 42
A mm 55
Z mm 28
Vikt (kg) 0,2
Måttskiss
Artikellista

200 11 21

Dim. 54
A mm 70
Z mm 38
Vikt (kg) 0,3
Måttskiss
Artikellista

200 11 47

Dim. 76
A mm 89
Z mm 56
Vikt (kg) 0,7
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Vinkel 90° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Övrigt: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Max arbetstryck

Dokumentation

Produktblad

Vinkel 5090
