Vinkelkoppling 4098G
Vinkelkoppling 4098G - Invändig lödning / Utvändig gänga 8 artiklar
Gängstandard enligt DIN 2999, ISO 7. Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

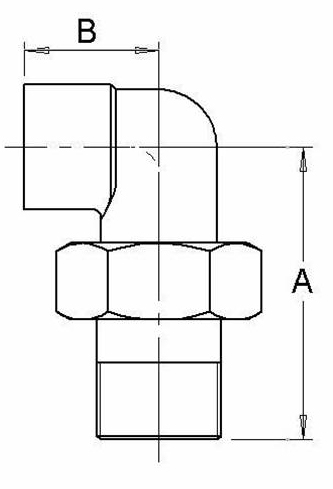

Artikel | Dim. | A mm | B mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
201 26 31 | 10 x ¼" | 41 | 15 | 0,08 |
|
|
201 26 49 | 10 x ⅜" | 45 | 15 | 0,09 |
|
|
201 26 98 | 15 x ⅜" | 48 | 20 | 0,1 |
|
|
201 27 06 | 15 x ½" | 53 | 19 | 0,1 |
|
|
201 27 55 | 22 x ¾" | 61 | 28 | 0,2 |
|
|
051100 | 22 x 1" | 69 | 34 | 0,3 |
|
|
201 27 63 | 28 x 1" | 72 | 35 | 0,4 |
|
|
201 28 13 | 42 x 1½" | 89 | 51 | 0,9 |
|
201 26 31
Dim. | 10 x ¼" |
A mm | 41 |
B mm | 15 |
Vikt (kg) | 0,08 |
Måttskiss | |
Artikellista |
|
201 26 49
Dim. | 10 x ⅜" |
A mm | 45 |
B mm | 15 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
201 26 98
Dim. | 15 x ⅜" |
A mm | 48 |
B mm | 20 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
201 27 06
Dim. | 15 x ½" |
A mm | 53 |
B mm | 19 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
201 27 55
Dim. | 22 x ¾" |
A mm | 61 |
B mm | 28 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
051100
Dim. | 22 x 1" |
A mm | 69 |
B mm | 34 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
201 27 63
Dim. | 28 x 1" |
A mm | 72 |
B mm | 35 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
201 28 13
Dim. | 42 x 1½" |
A mm | 89 |
B mm | 51 |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
Artikel 201 26 31
A mm | 41 |
B mm | 15 |
Artikel 201 26 49
A mm | 45 |
B mm | 15 |
Artikel 201 26 98
A mm | 48 |
B mm | 20 |
Artikel 201 27 06
A mm | 53 |
B mm | 19 |
Artikel 201 27 55
A mm | 61 |
B mm | 28 |
Artikel 051100
A mm | 69 |
B mm | 34 |
Artikel 201 27 63
A mm | 72 |
B mm | 35 |
Artikel 201 28 13
A mm | 89 |
B mm | 51 |
Beskrivning

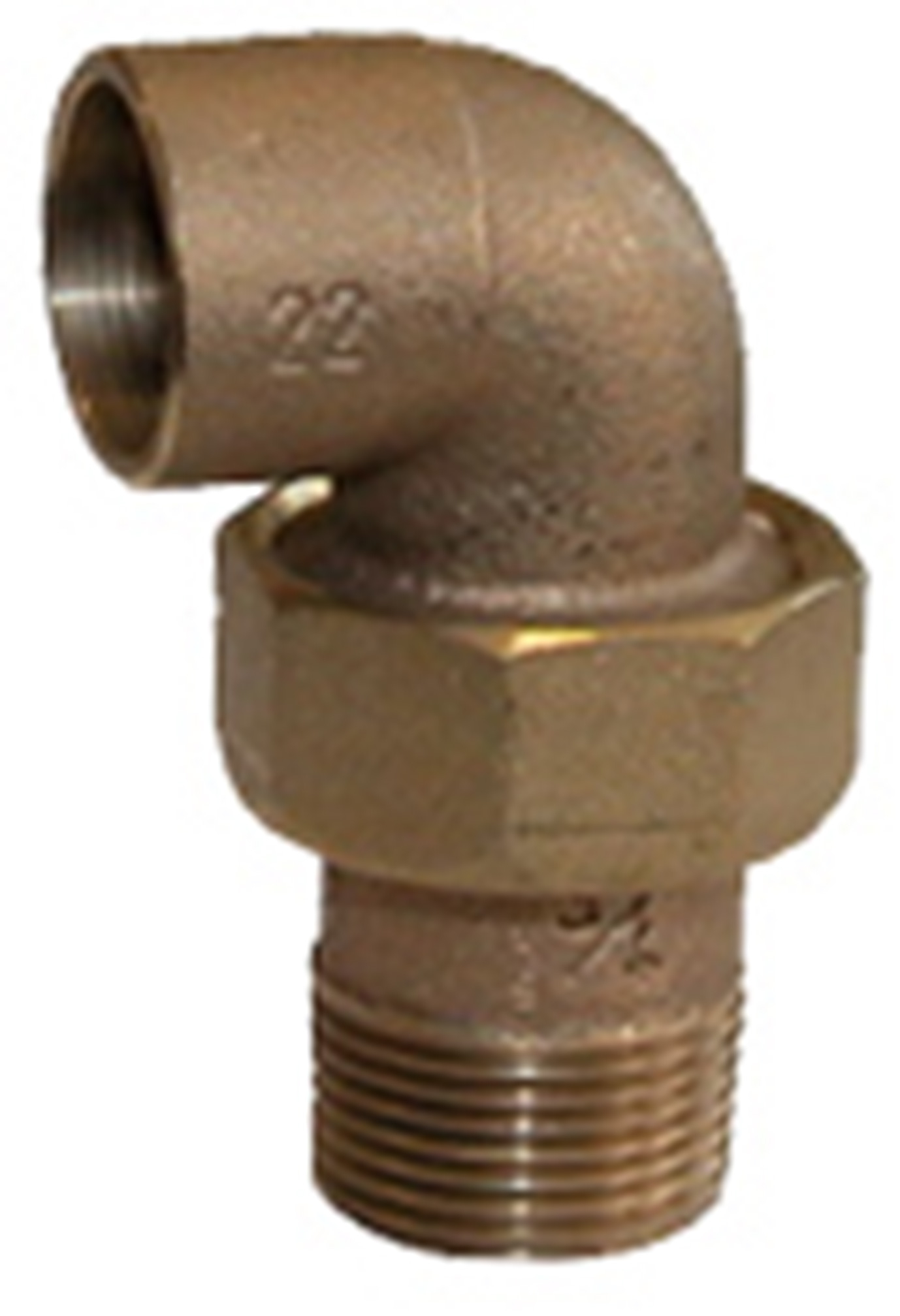

Skruvkoppling i vinkel 90° avsedd för skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Gängstandard: | R - utvändig gänga konisk |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Max arbetstryck
Teknisk data
Max. arbetstryck: | Se tabell nedan |
Gängstandard: | R - utvändig gänga konisk |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Skruvkoppling i vinkel 90° avsedd för skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Max arbetstryck
Vinkelkoppling 4098G - Invändig lödning / Utvändig gänga
Gängstandard enligt DIN 2999, ISO 7. Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) |
---|---|---|---|---|
201 26 31 | 10 x ¼" | 41 | 15 | 0,08 |
201 26 49 | 10 x ⅜" | 45 | 15 | 0,09 |
201 26 98 | 15 x ⅜" | 48 | 20 | 0,1 |
201 27 06 | 15 x ½" | 53 | 19 | 0,1 |
201 27 55 | 22 x ¾" | 61 | 28 | 0,2 |
051100 | 22 x 1" | 69 | 34 | 0,3 |
201 27 63 | 28 x 1" | 72 | 35 | 0,4 |
201 28 13 | 42 x 1½" | 89 | 51 | 0,9 |
Tillbehör & reservdelar
Artikelnr. | Artikel | Position |
---|
