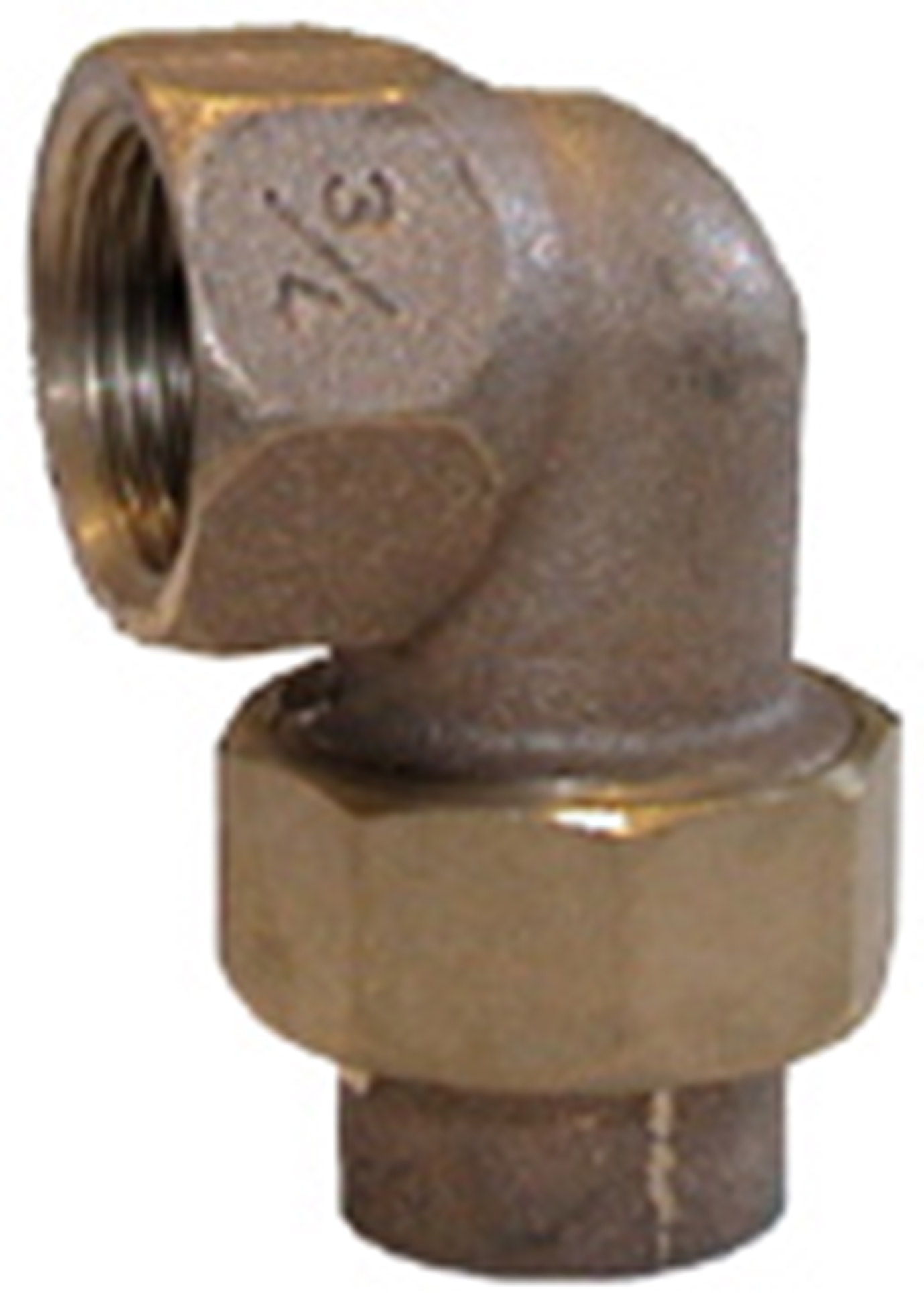

Vinkelkoppling 4096G

Vinkelkoppling 4096G

Skruvkoppling i vinkel 90° avsedd för skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Vinkelkoppling 4096G

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Vinkelkoppling 4096G - Invändig lödning / Invändig gänga

Vinkelkoppling 4096G - Invändig lödning / Invändig gänga 8 artiklar

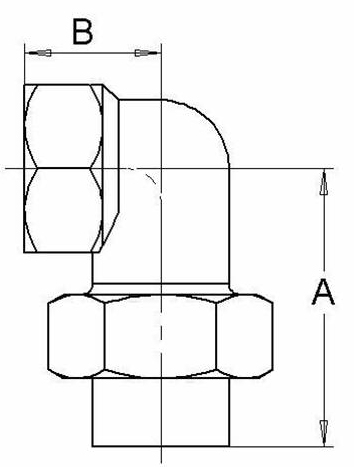

Gängstandard enligt DIN 2999, ISO 7. Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikel Dim. A mm B mm Vikt (kg) Måttskiss Artikellista
201 30 19 10 x ¼" 36 21 0,08
201 30 43 12 x ⅜" 43 25 0,1
201 30 50 12 x ½" 44 26 0,1
201 30 84 15 x ½ 47 22 0,1
201 31 42 22 x ¾" 53 26 0,3
201 31 75 28 x 1" 64 32 0,4
201 32 25 42 x 1½" 82 41 0,8
201 32 41 54 x 2" 96 51 1,4

201 30 19

Dim. 10 x ¼"
A mm 36
B mm 21
Vikt (kg) 0,08
Måttskiss
Artikellista

201 30 43

Dim. 12 x ⅜"
A mm 43
B mm 25
Vikt (kg) 0,1
Måttskiss
Artikellista

201 30 50

Dim. 12 x ½"
A mm 44
B mm 26
Vikt (kg) 0,1
Måttskiss
Artikellista

201 30 84

Dim. 15 x ½
A mm 47
B mm 22
Vikt (kg) 0,1
Måttskiss
Artikellista

201 31 42

Dim. 22 x ¾"
A mm 53
B mm 26
Vikt (kg) 0,3
Måttskiss
Artikellista

201 31 75

Dim. 28 x 1"
A mm 64
B mm 32
Vikt (kg) 0,4
Måttskiss
Artikellista

201 32 25

Dim. 42 x 1½"
A mm 82
B mm 41
Vikt (kg) 0,8
Måttskiss
Artikellista

201 32 41

Dim. 54 x 2"
A mm 96
B mm 51
Vikt (kg) 1,4
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Skruvkoppling i vinkel 90° avsedd för skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Gängstandard: R - invändig gänga
Övrigt: Rödgods, enligt DIN 1705, ISO 1338

Applikationer

Max arbetstryck

Dokumentation

Produktblad

Vinkelkoppling 4096G
