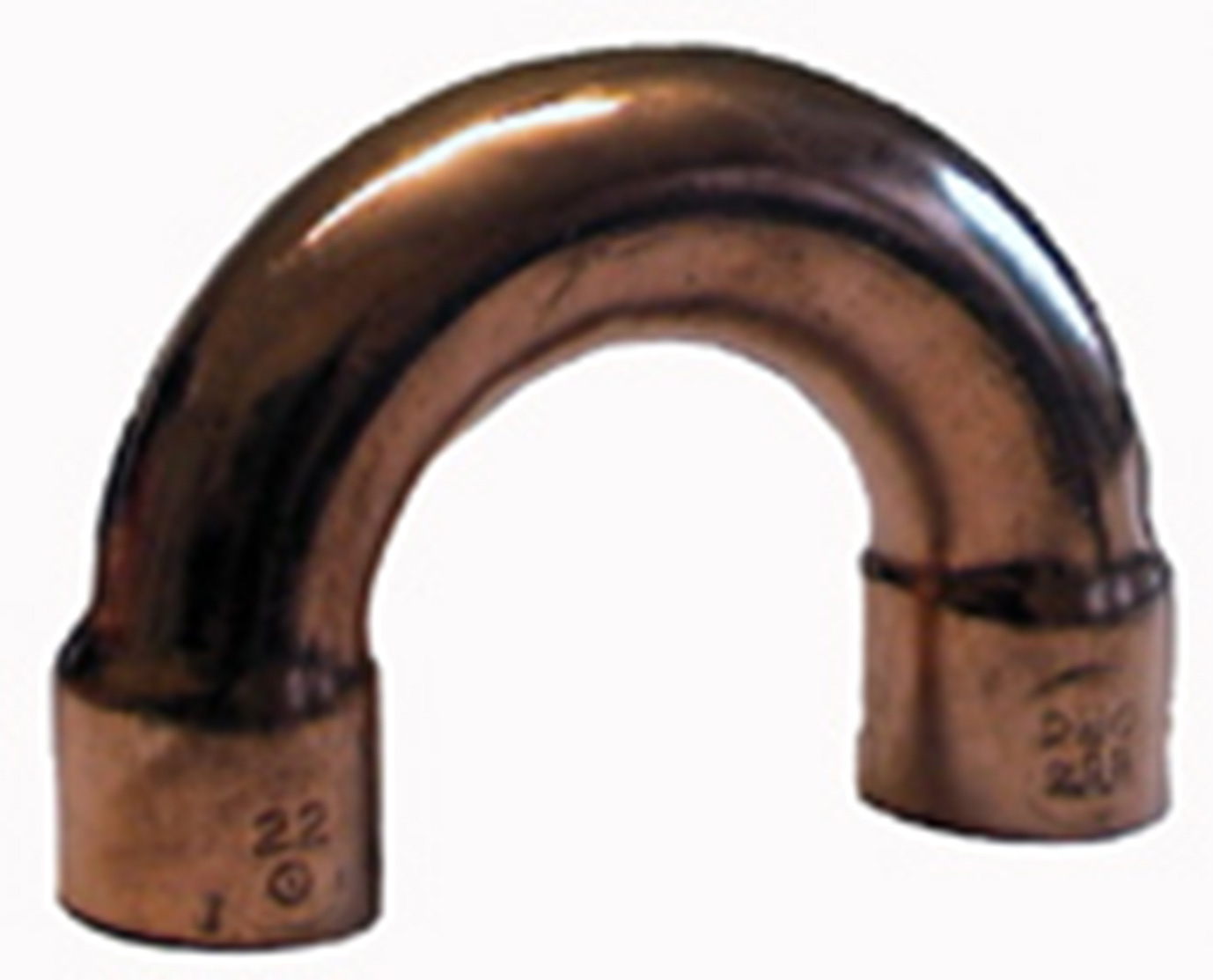

Returböj 5060

Returböj 5060

Returböj 180° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Returböj 5060

  • Artiklar
  • Detaljerad information
  • Dokumentation

Artiklar

Returböj 5060 - Invändig lödning

Returböj 5060 - Invändig lödning 8 artiklar

Tillverkning och kvalitetskontroll enligt DIN 2856 kapitel 10 och 11. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

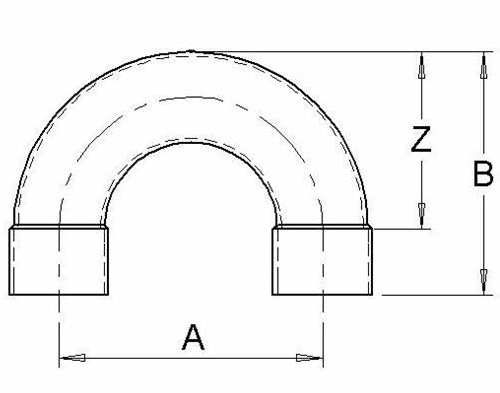

Artikel Dim. A mm B mm Z mm Vikt (kg) Måttskiss Artikellista
200 25 25 10 30 28 20 0,01
200 25 33 12 33 31 22 0,02
200 25 41 15 45 41 30 0,03
200 25 66 18 52 48 35 0,05
200 25 74 22 64 59 43 0,09
200 25 82 28 82 73 54 0,2
200 25 90 35 104 92 69 0,2
200 26 24 54 216 167 135

200 25 25

Dim. 10
A mm 30
B mm 28
Z mm 20
Vikt (kg) 0,01
Måttskiss
Artikellista

200 25 33

Dim. 12
A mm 33
B mm 31
Z mm 22
Vikt (kg) 0,02
Måttskiss
Artikellista

200 25 41

Dim. 15
A mm 45
B mm 41
Z mm 30
Vikt (kg) 0,03
Måttskiss
Artikellista

200 25 66

Dim. 18
A mm 52
B mm 48
Z mm 35
Vikt (kg) 0,05
Måttskiss
Artikellista

200 25 74

Dim. 22
A mm 64
B mm 59
Z mm 43
Vikt (kg) 0,09
Måttskiss
Artikellista

200 25 82

Dim. 28
A mm 82
B mm 73
Z mm 54
Vikt (kg) 0,2
Måttskiss
Artikellista

200 25 90

Dim. 35
A mm 104
B mm 92
Z mm 69
Vikt (kg) 0,2
Måttskiss
Artikellista

200 26 24

Dim. 54
A mm 216
B mm 167
Z mm 135
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Returböj 180° lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: Se tabell nedan
Övrigt: Koppar Cu motsvarande DIN 1787, ISO 1337

Applikationer

Max arbetstryck

Dokumentation

Produktblad

Returböj 5060
