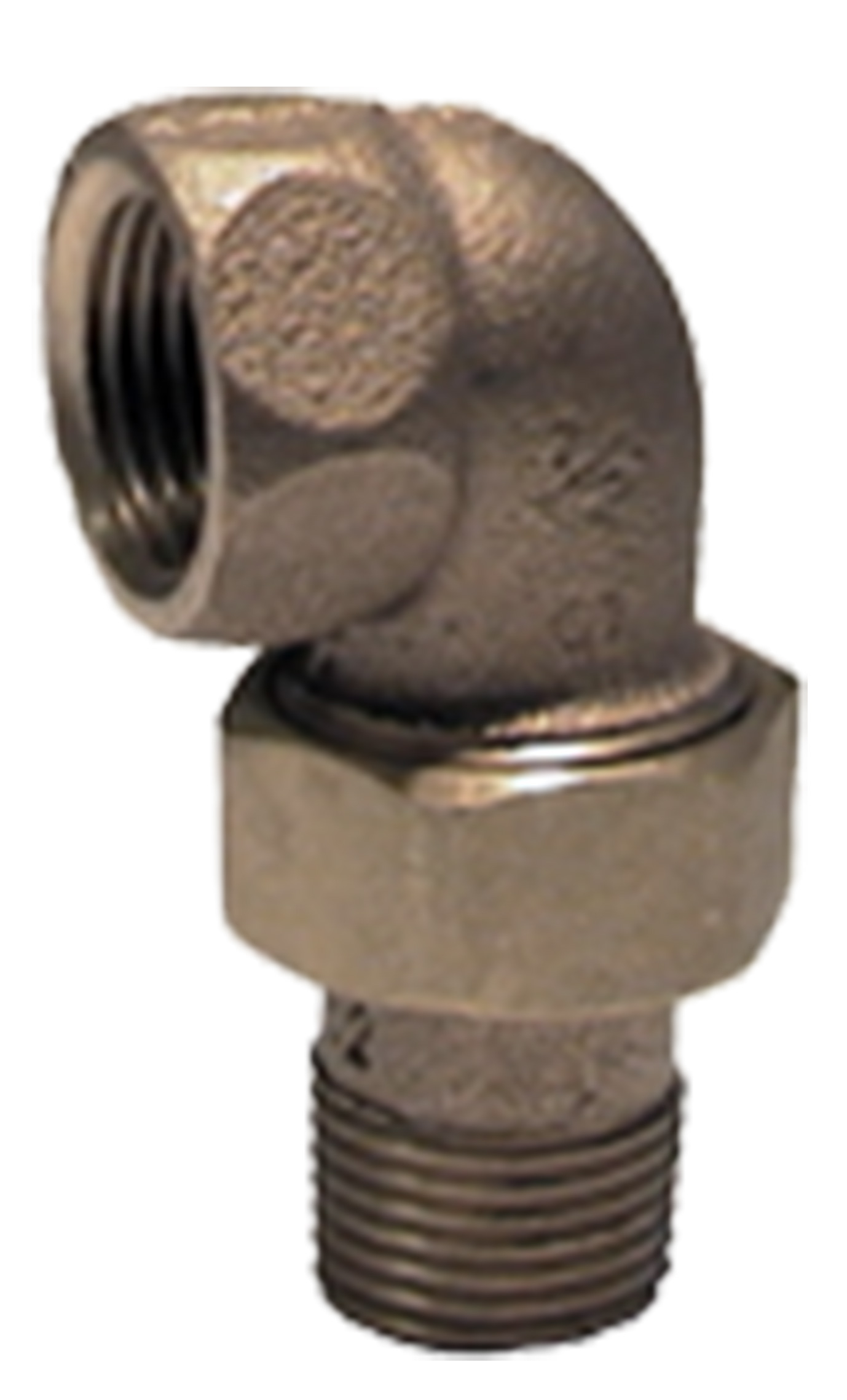

Radiatorkoppling 3098
3098 - Utvändig gänga / Invändig gänga 7 artiklar

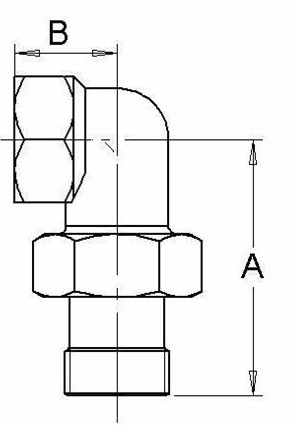

Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
051040 | ¼" | 44 | 21 | 0,09 |
|
|
051149 | ⅜" | 50 | 25 | 0,1 |
|
|
051136 | ½" | 55 | 22 | 0,2 |
|
|
051137 | ¾" | 65 | 26 | 0,3 |
|
|
051138 | 1" | 74 | 32 | 0,4 |
|
|
051143 | 1½" | 92 | 41 | 0,9 |
|
|
051134 | 2" | 106 | 51 | 1,6 |
|
051040
Dim. | ¼" |
A mm | 44 |
B mm | 21 |
Vikt (kg) | 0,09 |
Måttskiss | |
Artikellista |
|
051149
Dim. | ⅜" |
A mm | 50 |
B mm | 25 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
051136
Dim. | ½" |
A mm | 55 |
B mm | 22 |
Vikt (kg) | 0,2 |
Måttskiss | |
Artikellista |
|
051137
Dim. | ¾" |
A mm | 65 |
B mm | 26 |
Vikt (kg) | 0,3 |
Måttskiss | |
Artikellista |
|
051138
Dim. | 1" |
A mm | 74 |
B mm | 32 |
Vikt (kg) | 0,4 |
Måttskiss | |
Artikellista |
|
051143
Dim. | 1½" |
A mm | 92 |
B mm | 41 |
Vikt (kg) | 0,9 |
Måttskiss | |
Artikellista |
|
051134
Dim. | 2" |
A mm | 106 |
B mm | 51 |
Vikt (kg) | 1,6 |
Måttskiss | |
Artikellista |
|
Artikel 051040
A mm | 44 |
B mm | 21 |
Artikel 051149
A mm | 50 |
B mm | 25 |
Artikel 051136
A mm | 55 |
B mm | 22 |
Artikel 051137
A mm | 65 |
B mm | 26 |
Artikel 051138
A mm | 74 |
B mm | 32 |
Artikel 051143
A mm | 92 |
B mm | 41 |
Artikel 051134
A mm | 106 |
B mm | 51 |
Beskrivning
Radiatorkoppling i vinkel 90° med skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | R - utvändig gänga konisk, Rp - invändig gänga |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Arbetstryck
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | R - utvändig gänga konisk, Rp - invändig gänga |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Radiatorkoppling i vinkel 90° med skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Arbetstryck
3098 - Utvändig gänga / Invändig gänga
Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | B mm | Vikt (kg) |
---|---|---|---|---|
051040 | ¼" | 44 | 21 | 0,09 |
051149 | ⅜" | 50 | 25 | 0,1 |
051136 | ½" | 55 | 22 | 0,2 |
051137 | ¾" | 65 | 26 | 0,3 |
051138 | 1" | 74 | 32 | 0,4 |
051143 | 1½" | 92 | 41 | 0,9 |
051134 | 2" | 106 | 51 | 1,6 |
