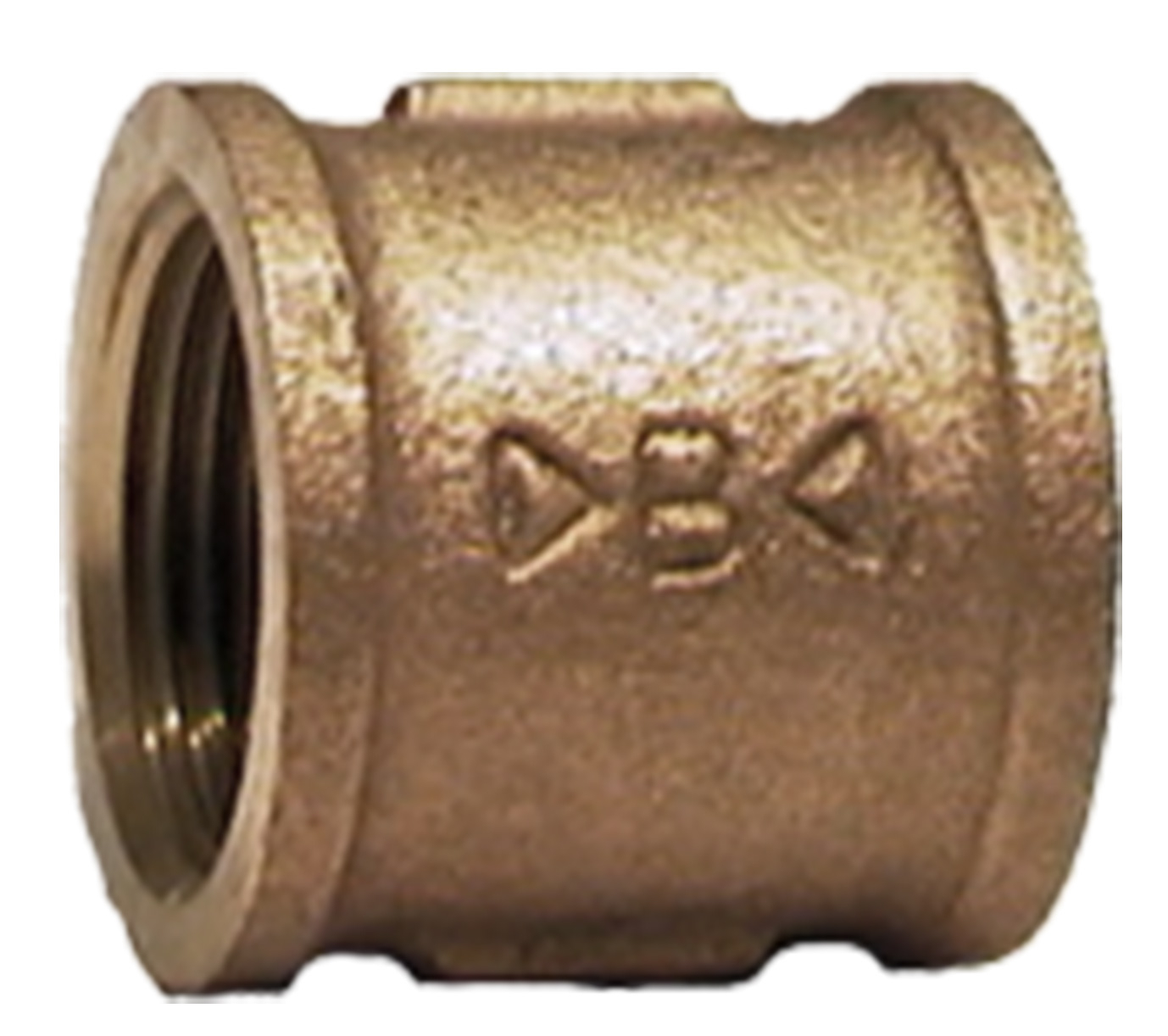

Muff 3270

Muff 3270

Muff för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Muff 3270

Artiklar

3270 - Invändig gänga

3270 - Invändig gänga 10 artiklar

Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

Artikelnr. Dim. A mm Vikt (kg) Måttskiss Artikellista
056396 ¼" 22 0,05
056397 ⅜” 23 0,04
056398 ½" 30 0,08
056399 ¾" 33 0,1
056400 1" 39 0,2
056401 1¼" 48 0,3
056402 1½" 53 0,4
056404 2½" 83
056405 3" 79
056406 4" 94

056396

Dim. ¼"
A mm 22
Vikt (kg) 0,05
Måttskiss
Artikellista

056397

Dim. ⅜”
A mm 23
Vikt (kg) 0,04
Måttskiss
Artikellista

056398

Dim. ½"
A mm 30
Vikt (kg) 0,08
Måttskiss
Artikellista

056399

Dim. ¾"
A mm 33
Vikt (kg) 0,1
Måttskiss
Artikellista

056400

Dim. 1"
A mm 39
Vikt (kg) 0,2
Måttskiss
Artikellista

056401

Dim. 1¼"
A mm 48
Vikt (kg) 0,3
Måttskiss
Artikellista

056402

Dim. 1½"
A mm 53
Vikt (kg) 0,4
Måttskiss
Artikellista

056404

Dim. 2½"
A mm 83
Vikt (kg)
Måttskiss
Artikellista

056405

Dim. 3"
A mm 79
Vikt (kg)
Måttskiss
Artikellista

056406

Dim. 4"
A mm 94
Vikt (kg)
Måttskiss
Artikellista

Detaljerad information

Beskrivning

Muff för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.

Teknisk data

Max. arbetstryck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gängstandard: G - invändig gänga
Övrigt: Rödgods, enligt DIN 1705, ISO 1338
