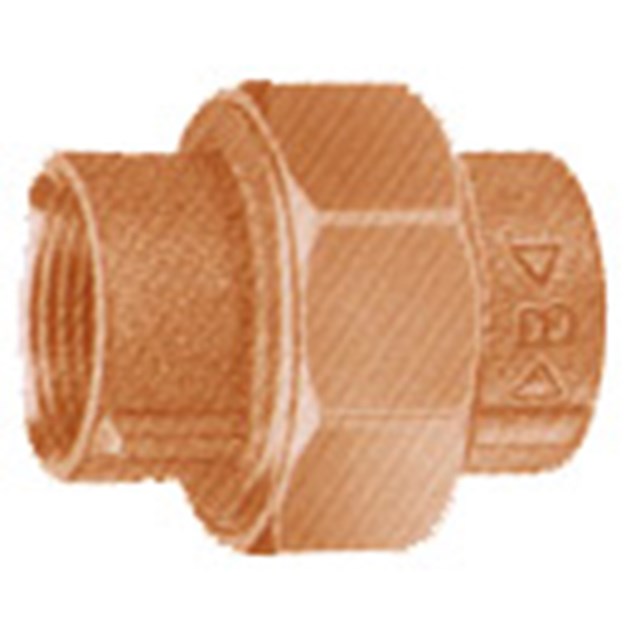

Radiatorkoppling 3340
3340 - Invändig gänga 8 artiklar
Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.

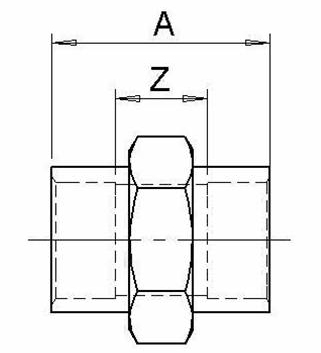

Artikel | Dim. | A mm | Z mm | Vikt (kg) | Måttskiss | Artikellista |
---|---|---|---|---|---|---|
051245 | ¼" | 42 | 22 | 0,02 |
|
|
051246 | ⅜" | 43 | 23 | 0,03 |
|
|
051247 | ½" | 47 | 21 | 0,04 |
|
|
051248 | ¾" | 50 | 20 | 0,06 |
|
|
051249 | 1" | 55 | 22 | 0,08 |
|
|
051250 | 1¼" | 63 | 24 | 0,1 |
|
|
051251 | 1½" | 69 | 30 | 0,1 |
|
|
051252 | 2" | 77 | 33 | 0,1 |
|
051245
Dim. | ¼" |
A mm | 42 |
Z mm | 22 |
Vikt (kg) | 0,02 |
Måttskiss | |
Artikellista |
|
051246
Dim. | ⅜" |
A mm | 43 |
Z mm | 23 |
Vikt (kg) | 0,03 |
Måttskiss | |
Artikellista |
|
051247
Dim. | ½" |
A mm | 47 |
Z mm | 21 |
Vikt (kg) | 0,04 |
Måttskiss | |
Artikellista |
|
051248
Dim. | ¾" |
A mm | 50 |
Z mm | 20 |
Vikt (kg) | 0,06 |
Måttskiss | |
Artikellista |
|
051249
Dim. | 1" |
A mm | 55 |
Z mm | 22 |
Vikt (kg) | 0,08 |
Måttskiss | |
Artikellista |
|
051250
Dim. | 1¼" |
A mm | 63 |
Z mm | 24 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
051251
Dim. | 1½" |
A mm | 69 |
Z mm | 30 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
051252
Dim. | 2" |
A mm | 77 |
Z mm | 33 |
Vikt (kg) | 0,1 |
Måttskiss | |
Artikellista |
|
Artikel 051245
A mm | 42 |
Z mm | 22 |
Artikel 051246
A mm | 43 |
Z mm | 23 |
Artikel 051247
A mm | 47 |
Z mm | 21 |
Artikel 051248
A mm | 50 |
Z mm | 20 |
Artikel 051249
A mm | 55 |
Z mm | 22 |
Artikel 051250
A mm | 63 |
Z mm | 24 |
Artikel 051251
A mm | 69 |
Z mm | 30 |
Artikel 051252
A mm | 77 |
Z mm | 33 |
Beskrivning

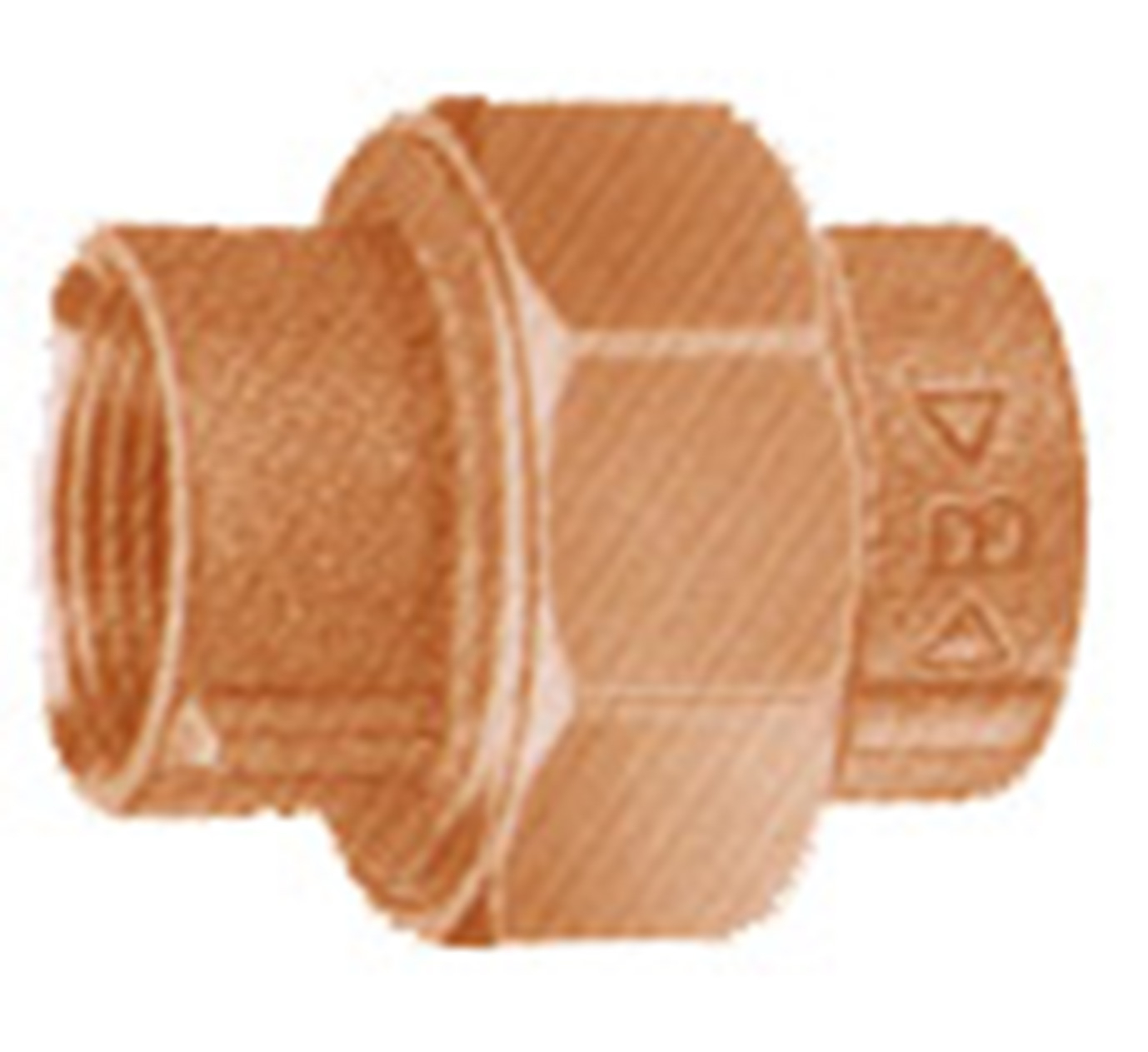

Radiatorkoppling med skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Applikationer
Arbetstryck
Teknisk data
Max. arbetstryck: |
¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa 1”-2”: Max 120°C – 1,6 MPa Max 225°C – 1,0 MPa 2½”-4”: Max 120°C – 1,0 MPa Max 225°C – 0,6 MPa |
Gängstandard: | G - invändig gänga |
Övrigt: | Rödgods, enligt DIN 1705, ISO 1338 |
Radiatorkoppling med skruvförband med konisk tätning. Lämplig för värme-, tappvatten- och kylanläggningar, ånga, kondensat, luft, olja och gas.
Arbetstryck
3340 - Invändig gänga
Gängstandard enligt DIN 2999, ISO 7. Tillverkning enligt DIN 2950. Mått enligt måttskiss är endast vägledande och inte en del av specifikationen.
Artikel | Dim. | A mm | Z mm | Vikt (kg) |
---|---|---|---|---|
051245 | ¼" | 42 | 22 | 0,02 |
051246 | ⅜" | 43 | 23 | 0,03 |
051247 | ½" | 47 | 21 | 0,04 |
051248 | ¾" | 50 | 20 | 0,06 |
051249 | 1" | 55 | 22 | 0,08 |
051250 | 1¼" | 63 | 24 | 0,1 |
051251 | 1½" | 69 | 30 | 0,1 |
051252 | 2" | 77 | 33 | 0,1 |
